E-Line Multibox: Steckdosenkombination und Sicherungskasten

Ausgestattete und/oder leere Steckdosenleisten und Sicherungskästen (Verteilerkästen) für Fabriken, Baustellen, Werkstätten und Arbeitsumgebungen.

Industriesteckdosen mit CEE-Norm und vollständig ausgestattete, einsatzbereite Produkte gelten derzeit als wichtig für technische Arbeitsumgebungen wie Fabriken, Werkstätten und Baustellen.

Daher kann es mit „Steckdosenkombinationskästen” und „Sicherungsverteilkästen” sowie modularen Alternativen ausgestattet werden, die den sich schnell ändernden und ständig steigenden Anforderungen gerecht werden. Darüber hinaus werden flexible, solide, ergonomische, sichere und ästhetische Designoptionen entsprechend den Anforderungen und Vorlieben für Wohn- und Arbeitsumgebungen angeboten.

Kataloge

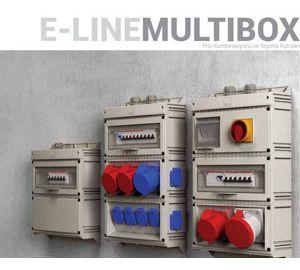

Kataloge 206

Allgemeine Merkmale

E-Line MULTIBOX-Produktgruppe

Modulare Mehrzweckboxen, die als Steckdosen-Kombinationsbox und/oder Sicherungs- (Verteil-)Box verwendet werden können.

Steckdosen-Kombinationsboxen werden in folgenden Ausführungen hergestellt:

  • Leer (16 verschiedene Optionen)
  • Mit Steckdosen (ohne Verkabelung und Schaltmaterial, 16 verschiedene Optionen)
  • Komplett montiert (einschließlich Verkabelung und Schaltmaterial, 19 verschiedene Optionen)
  • Sicherheitsschalter im Lieferumfang enthalten (einschließlich vollständig montiertem Eingangsmodul, 16 verschiedene Optionen)
  • Zusätzlich zu den Standardprodukten der Multi-Box können auf Anfrage auch verschiedene Sonderanfertigungen hergestellt werden.

Sicherungsanschlusskästen werden wie folgt hergestellt:

  • Leere Kästen, DIN-Schiene und Neutralleiter (N) sowie Erdungsleiter (PE) sind standardmäßig an Sicherungs- und Klemmenmodulen vorhanden.
  • Für Kabelausgänge sind vier (4) verschiedene Optionen für die untere Abdeckung verfügbar.

Technische Merkmale

E-LINE MULTI BOX wird in einer „modularen“ Struktur entsprechend ihrer vielseitigen Verwendbarkeit hergestellt:

  • Spezielles modulares ABS-Rohmaterial und IP44-Gehäuse
  • 230/400 V AC Betriebsspannung
  • Verschiedene Kombinationsmöglichkeiten bis zu 80 A
  • 16 A-240 V-Abdeckungssteckdosen (Schuko) und Struktur geeignet für die Montage von CEE-Standard-Industriesteckdosen bis zu 63 A-415 V
  • 13 Module für Miniatur-Leistungsschalter (MCB) und/oder Fehlerstromschutzschalter (RCD), transparentes Abdeckungsfach mit zerbrechbarer Platte, abschließbar
  • Auf Wunsch kann ein „Eingangsmodul” zusammen mit einem Sicherheitsschalter mit Neutralleiterunterbrechung und Vorhängeschloss hinzugefügt werden. Spezialfach mit 4 Modulen, zerbrechbarer Platte, transparenter Platte und DIN-Schiene, geeignet für den Einsatz mit Miniatur-Leistungsschalter (MCB) oder Patronensicherung (aM) in einem Eingangsmodul mit Sicherheitsschalter
  • Standard-Neutralleiter- (N) und Erdungs- (PE) Stromschienen mit modularer Zusatzstruktur zusammen mit Anschlussklemmen
  • Möglichkeit der Verwendung als „Sicherungs- und Anschlussdose“ zusammen mit einem geschlossenen Klemmenmodul und einem Leistungsschaltermodul mit transparenter Abdeckung
  • Bei Verwendung als Sicherungs- und Anschlussdose sind alternative Unterabdeckungen mit zahlreichen Optionen für Kabelausgänge für verschiedene Funktionen erhältlich

Anwendungsbereiche

  • Anlagen, Werkstätten und Industriebereiche
  • Baustellen
  • Geschäftszentren und Büros
  • Lagerhäuser
  • Parkhäuser
  • Gemeinsame technische Bereiche
  • Alle Bereiche mit elektrischen Installationen, die eine „Steckdosenkombination“ und einen „Sicherungskasten“ erfordern
