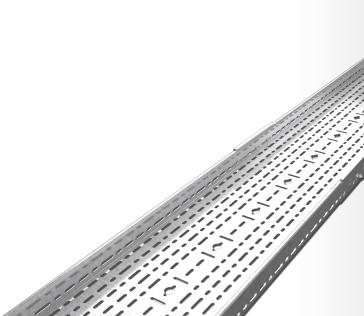

Kabelträgersysteme: Übersicht
Unsere Kabelträger produzieren wir in automatischen Produktionslinien mit dem Walzprofilierverfahren. Die Standardlänge beträgt drei Meter. Die Länge der verzinkten Kabelrinnen der Serie E-Line UKS kann bis zu sechs Meter betragen.
Kabelträger bieten einen Schutz, der die Kabel vor äußeren Einflüssen schützt und dienen dazu, das Kabelnetz zu erweitern, zu stabilisieren und umzustrukturieren. Unsere verzinkten und feuerverzinkten Kabelträger werden mit vollautomatischen, hochmodernen Robotersystemen hergestellt und sind hochrobust.
Produkte
Kabelkanaltypen
EAE- Kabeltrassen werden im Rollformverfahren in Serie hergestellt und sind in verschiedenen Ausführungen erhältlich, die allen Anforderungen gerecht werden. Die Auswahl der Kabeltrasse erfolgt unter Berücksichtigung der Anzahl, des Durchmessers und des Gewichts der Kabel, die durch den Kanal verlegt werden sollen, sowie der Umgebung, in der er eingesetzt werden soll.
Kabelkanaltypen
Kabelkanaltypen nach Beschichtungstyp

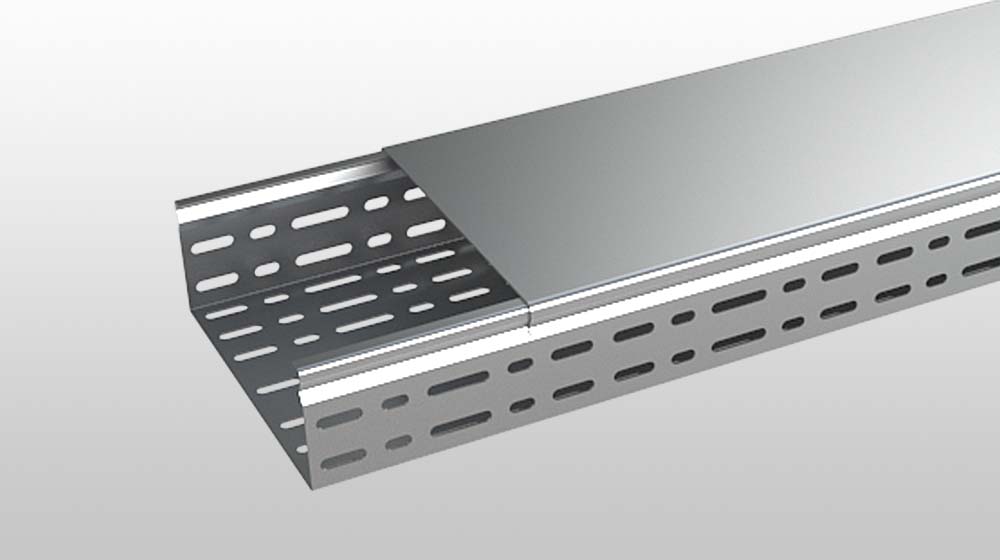

Galvanisierte Kabelrinne
Eine Kabelrinne aus Blech, die mit Zink (Zn) beschichtet ist, wird als galvanisierte Kabelrinne/Kabelrinne bezeichnet. Aufgrund der Eigenschaften des Eisens, das in Blechmaterialien verwendet wird, neigt es dazu, mit Sauerstoff zu reagieren. Infolge dieser Reaktion beginnt sich auf der Materialoberfläche eine rostähnliche kupferfarbene bis bräunliche Beschädigung zu bilden. Mit der Zeit kann dieser Rost die Struktur des Blechs zerstören und dessen Zersetzung begünstigen.
Um diese Korrosion zu verhindern, muss die Oberfläche mit einem Material beschichtet werden, das den Kontakt mit Sauerstoff verhindert. In der Industrie wird aus wirtschaftlichen Gründen am häufigsten Zink (Zn) als Beschichtungsmaterial verwendet. Die Beschichtung mit Zink wird als Galvanisierung bezeichnet.
- Je nach Galvanisierungsverfahren und Beschichtungsdicke gibt es drei Methoden:
- Vorverzinkte Beschichtung (Pre-galvanized)
- Feuerverzinkte Beschichtung (Hot-Dip)
- Elektrogalvanisierte Beschichtung (Electro Galvanized)
Kabelkanaltypen
Kabelkanaltypen nach Materialart
Eine Edelstahl-Kabelrinne wird aus hochwertigem Edelstahl der Klassen 316L oder 304 hergestellt. Edelstahl der Klasse 316L wird insbesondere für marine und industrielle Umgebungen bevorzugt. Dieser Edelstahl gehört zur austenitischen Klasse, enthält Molybdän und verfügt über hohe Korrosionsbeständigkeit und mechanische Festigkeit. Er eignet sich besonders für Schweiß- und Umformarbeiten.
Edelstahl der Klasse 316L ist geeignet für Einsatz in Meeresumgebungen, Öl- und Chemieanlagen.
Edelstahl der Klasse AISI 304, eine weitere hochwertige Edelstahlvariante, ist geeignet für Fassadenanwendungen, industrielle Anlagen und ähnliche Umgebungen. AISI 304 (1.4301) wird aufgrund seiner hohen Korrosionsbeständigkeit besonders in Fabriken, an Fassaden und in korrosionsbelasteten Umgebungen eingesetzt.
In den meisten Fällen ist keine zusätzliche Beschichtung auf Edelstahloberflächen erforderlich. Edelstahl der Klassen AISI 304 und 316L ist ein ideales Material für stark korrosive Umgebungen.
Kabelkanaltypen

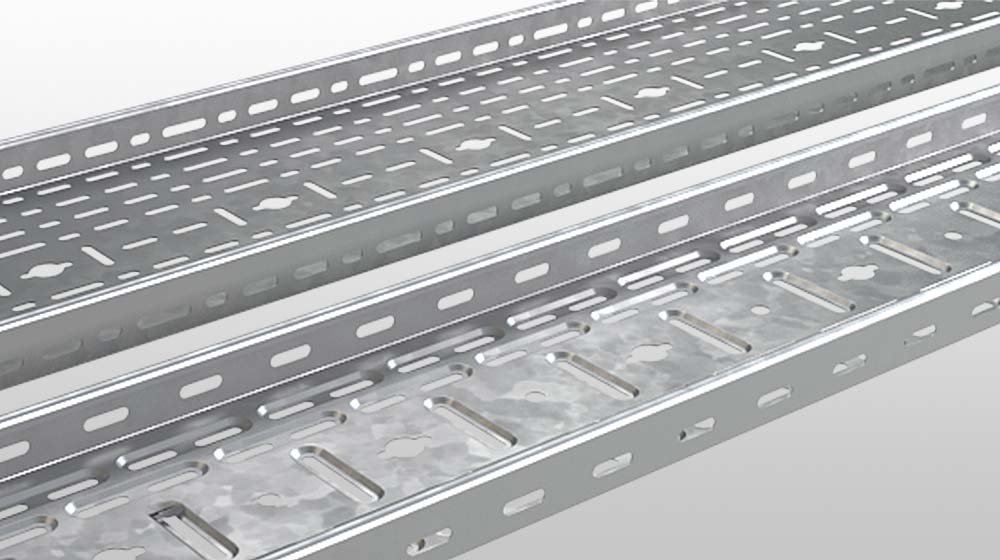

Kabelkanäle nach Bauform
Der Name ergibt sich aus der Form, die durch das Biegen der Kanten während der Herstellung der Kabelrinne entsteht. Da die Dicke der Kabelrinne relativ gering ist, können die Kanten leicht die Kabel beschädigen.
Um dies zu verhindern, ist es sehr wichtig, eine abgerundete Kantenform zu verwenden. Diese Art von Kabelrinnen wird in der Schwerlastklasse eingesetzt.
