Stromschienen: Übersicht
Rund 100 Jahre Stromschienen
Stromschienen wurden erstmals in den 1930er Jahren in den USA eingesetzt, um den Anforderungen zur Energieverteilung in Hochhäusern
gerecht zu werden. Aber auch in Fabriken setzten sie sich schnell aufgrund sich ändernder Produktionstechnologien
durch.
In den 50er-Jahren haben auch Unternehmen in Europa und Japan angefangen, Stromschienen zu nutzen. EAE Elektrik A.Ş.
begann etwa 1970 mit der Produktion und dem Einsatz von Stromschienenn in der Türkei und exportiert derzeit in mehrere Länder.
EAE E-LINE Stromschienen
Die modular aufgebauten EAE E-Line Stromschienenerfüllen alle Anforderungen moderner Unternehmen und Gebäuden im Hinblick auf eine intelligente Energieverteilung. Ob Grundrissänderungen oder das Hinzufügen von Maschinen: die Bereitstellung von
Strom an verschiedenen Stellen wird einfach im laufendem Betrieb durchgeführt.
Die Energieverteilung erfolgt über isolierte Schienen in einem Stahlblech- oder Aluminiumgehäuse und wird
über
Abgangskästen verteilt, die sicher an den Abgangsstellen entlang des Schienenverteilers ein- und ausgesteckt werden
können. Die Stromversorgung anderer Geräte an demselben Schienenverteiler bleibt davon unberührt.
E-Line KX Stromschienen
Unsere Schienenverteiler sind bei Bedarf erweiterbar, austauschbar, versetzbar und wiederverwendbar.
Abgangskästen ermöglichen es, die Energie ganz einfach und sicher an beliebiger Stelle der Schiene zu entnehmen. E-Line Schienenverteiler sind von unabhängigen Prüfstellen geprüft und zertifiziert.
Typen von Schienenverteilern nach Stromeinspeisepunkten
Stromschienen werden entsprechend den Stromeinspeisepunkten in zwei Typen unterteilt.

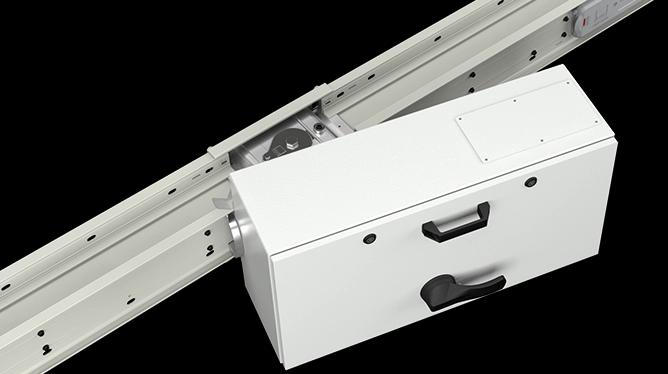

Was ist ein Bolt-On-Schienenverteiler?

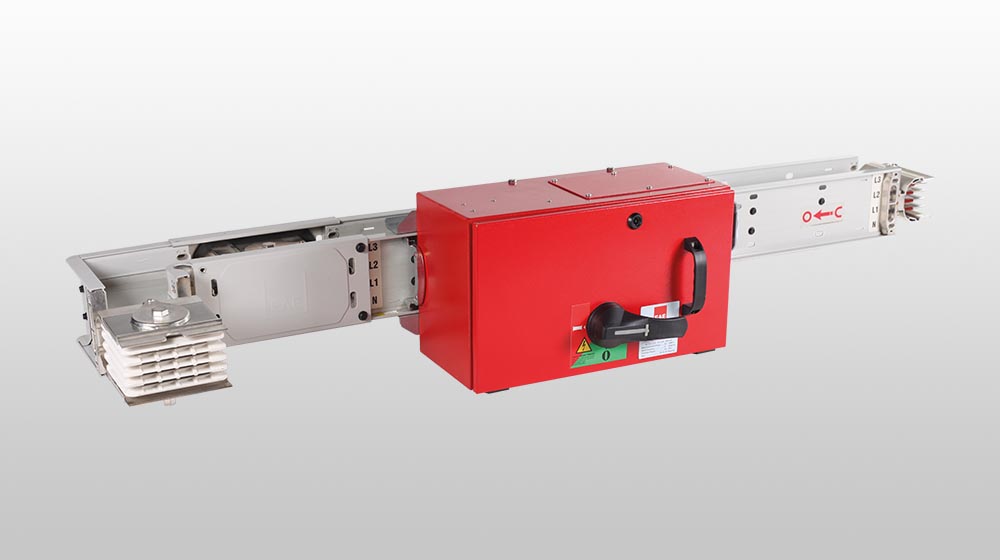

Bolt-on-Stromschienen:Die Stromeinspeisung bei Bolt-On-Stromschienenn findet über Abgangskästen an den Verbindungsstellen statt.
Bolt-on:Wird dort verwendet, wo Energie über Abgangskästen im Stromschienen eingespeist werden muss und eine direkte Versorgung erfolgt.

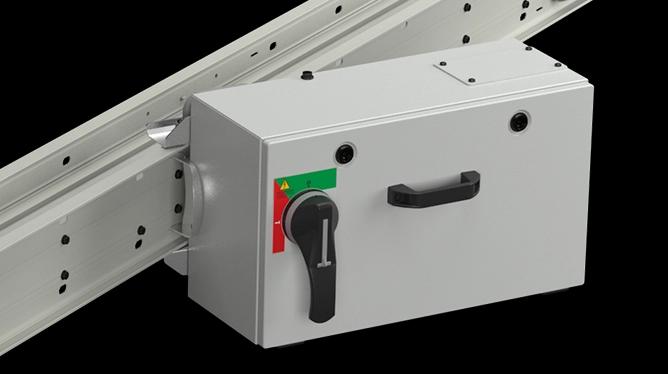

Was ist ein Plug-In-Schienenverteiler?

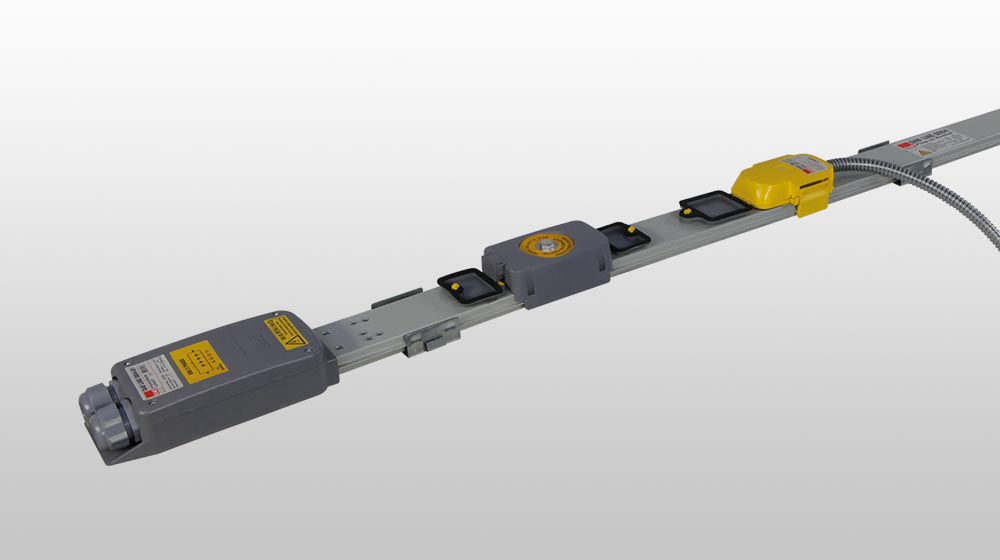

Plug-in-Stromschienen: Die Stromeinspeisung des Plug-In-Stromschienens findet über Steckplätze (Plug-in Points) am Gehäuse des Schienenverteilers statt.
Plug-in:Wird dort verwendet, wo Energie von Abzweigungen in Stromschienenn und Steckplätzen zugeführt werden soll. (Nur gerade Module)
Typen von Schienenverteilern nach Struktur
Stromschienen werden je nach Aufbau in luftisolierte und kompakte (Sandwich) Systeme unterteilt.

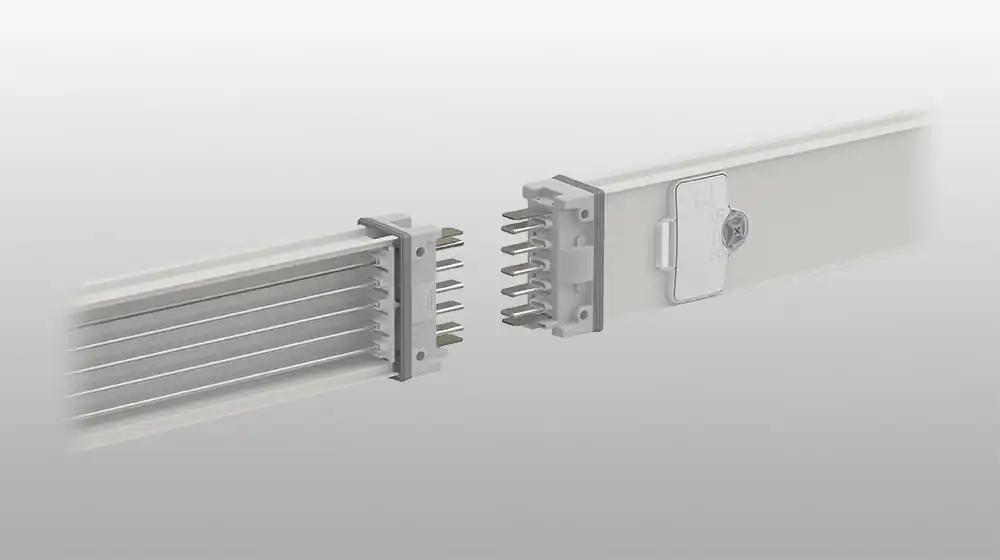

Was ist ein luftisolierter Schienenverteiler?
Das luftisolierte Stromschienen zeichnet sich vor allem dadurch aus, dass zwischen den Leitern ein gewisser Abstand besteht und der Schienenverteiler in einem geschlossenen Metallkörper in einer isolierten, mit Luft versorgten Umgebung funkioniert.
Die Leiter (Aluminium oder Kupfer) sind nicht wie beim kompakten Stromschienen miteinander verbunden.

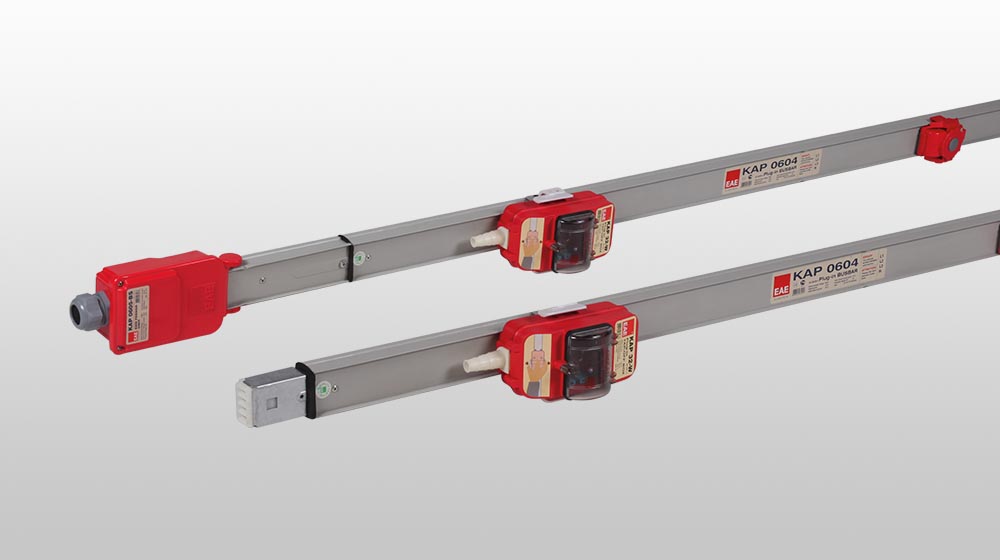

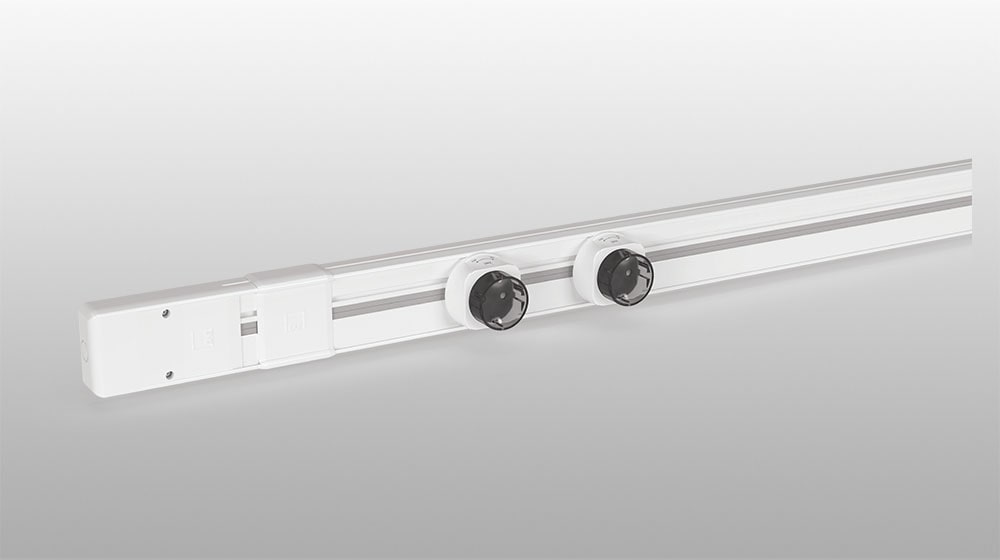

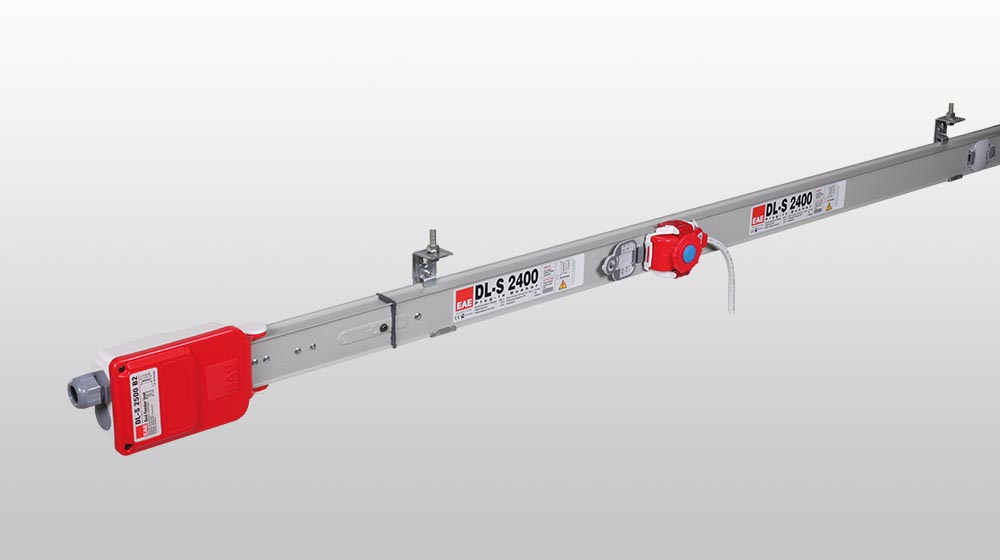

Wenn die im Stromschienen verwendeten Leiter im Bereich von 25A bis 63A liegen, werden die Leiter in einen isolierten Mantel verlegt (wie E-Line KY-S, E-Line DL/SL, E-Line KAM/KAP).
Wenn die im Stromschienen verwendeten Leiter 100 A und mehrhaben, werden sie in bestimmten Abständen auf Pfostenisolatoren gelegt (z. B. E-Line MK, E-Line KO-II). Diese Systeme werden in der Regel in einer Mehrfachabzweig-Schienenverteilerstruktur hergestellt.

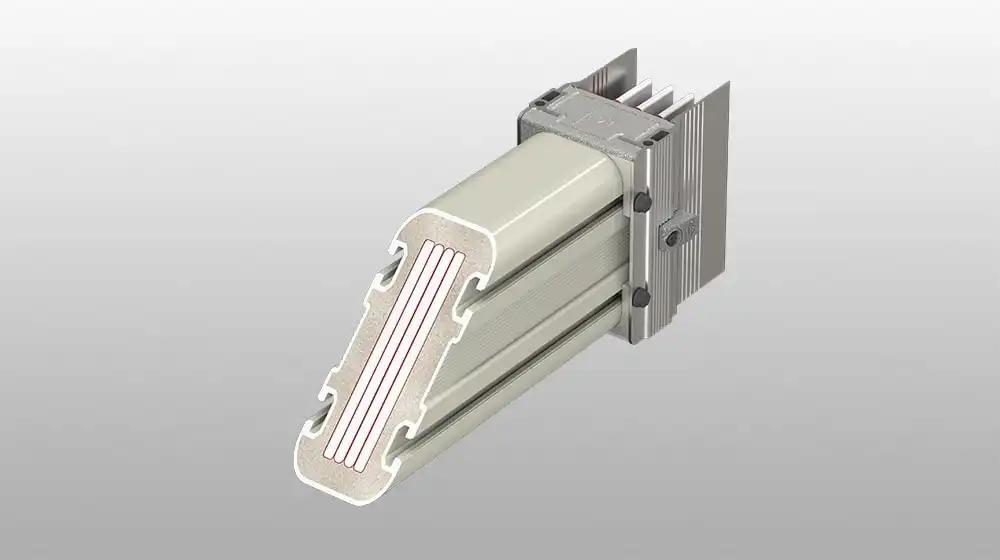

Was ist ein kompakter (Sandwich-)Schienenverteiler?

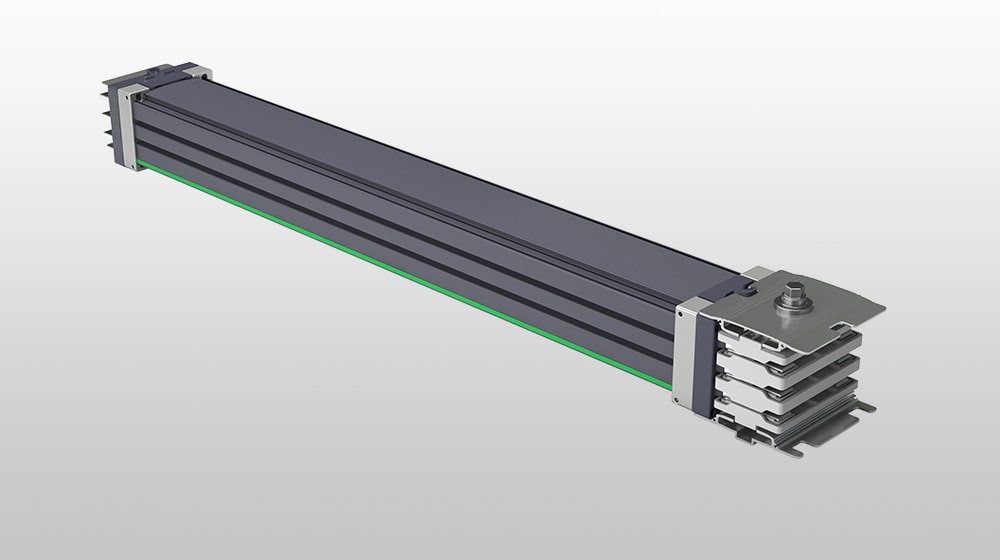

Hierbei handelt es sich um kompakte (Sandwich-)Stromschienen, die mit modernster Technologie hergestellt werden.
Der Unterschied beim kompakten Stromschienen besteht darin, dass die Leiter (Aluminium oder Kupfer), nachdem sie mit Isoliermaterial (hauptsächlich Polyester der Klasse B, der mit einem Epoxid- oder Polypropylen-Isoliermaterial beschichtet und temperaturbeständig ist) umwickelt wurden, in den Metallkörper in Form von Sandwiches ohne Luftspalt verlegt werden.
Durch den kompakten Aufbau wird die benötigte Kapazität so weit wie möglich minimiert. Durch die Minimierung des Abstandes der Leiter, wird die induktive Reaktanz reduziert und dementsprechend der Spannungsabfall verringert. Dank des Gehäuses, das auch als Kühlung dient, wird die Wärmeübertragung optimal gewährleistet. Kompakte (Sandwich-)Stromschienen werden ab 400 A und darüber hergestellt.

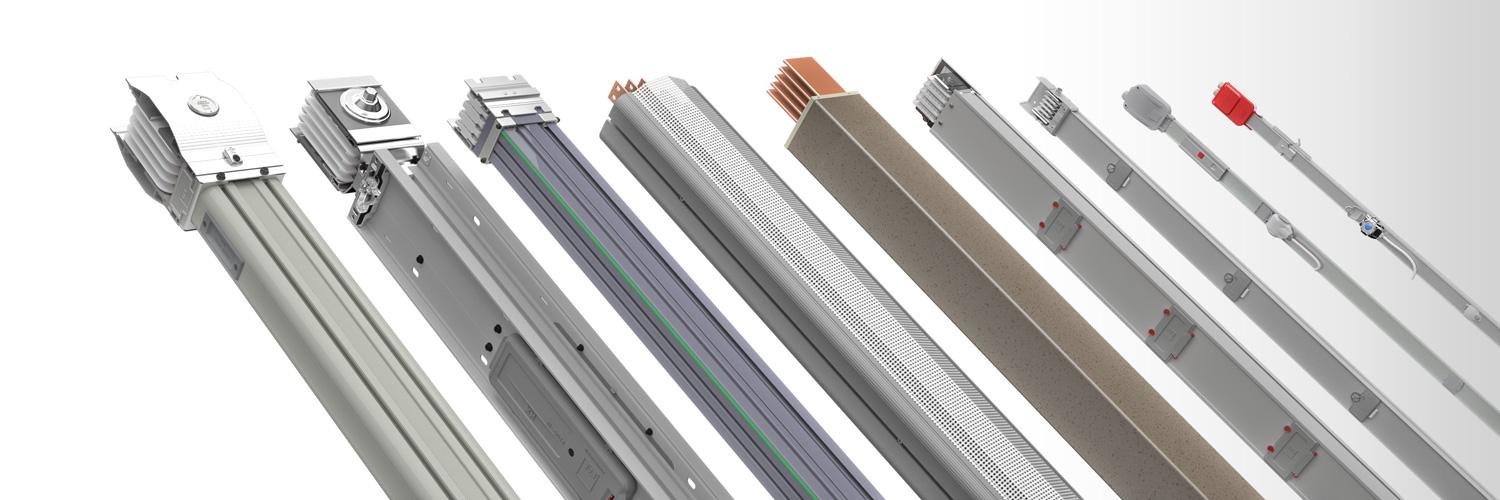

Schienenverteiler: Abbildungen
Schienenverteiler für niedrige, mittlere und hohe Leistung
Schienenverteiler MV:950 bis 5700 Ampere - Leiter aus Aluminium oder Elektrolytkupfer und geschützt in Epoxidharz eingebettet

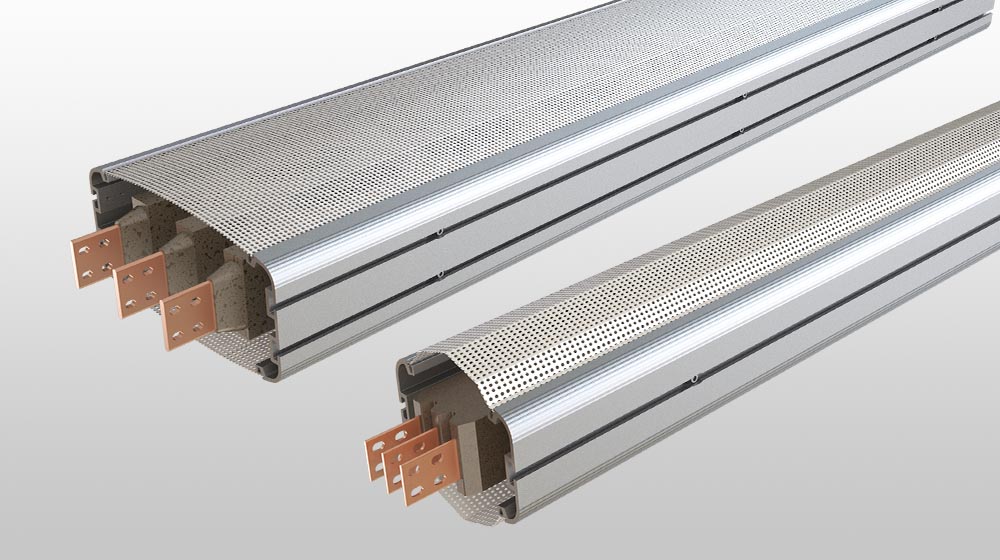

Schienenverteiler KX: 400 bis 6300 Ampere - Leiter aus verzinntem Aluminium oder Kupfer

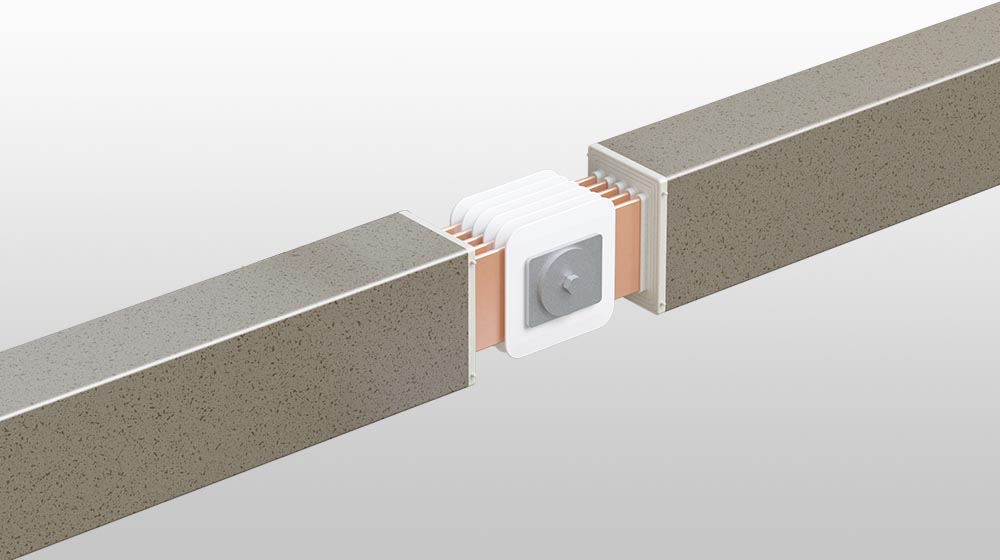

Schienenverteiler CR (Gießharz-Schienenverteiler): 630 bis 6300 Ampere- Leiter aus verzinntem Aluminium oder Kupfer
Schienenverteiler KO-II: 160 bis 800 Ampere- Leiter aus verzinntem Aluminium oder Kupfer

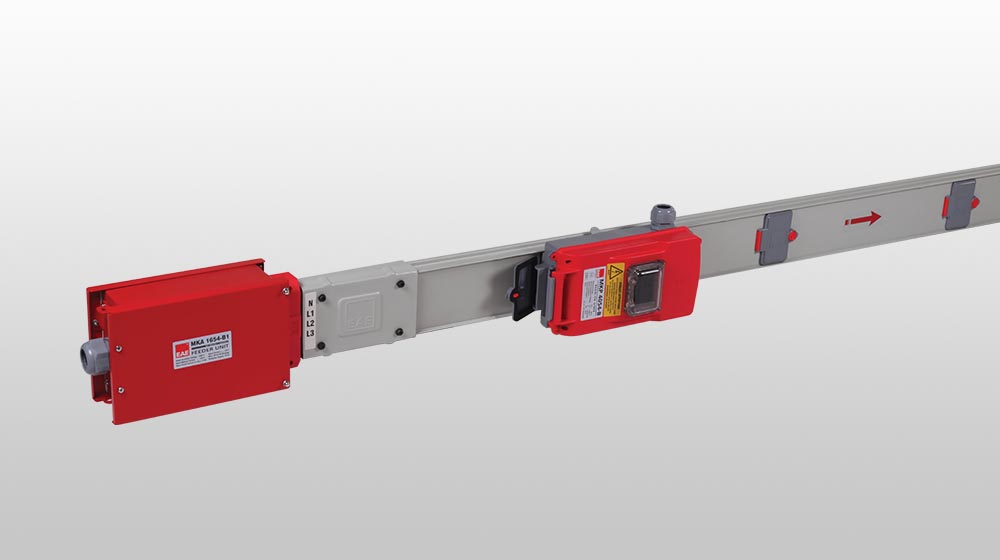

Schienenverteiler MK: 100 bis 250 Ampere- Leiter aus verzinntem Aluminium oder Kupfer
Schienenverteiler CCR (aus Gießharz mit IP68 Gehäuse aus Aluminium):850 bis 6300 Ampere
Schienenverteiler KD:160 bis 800 Ampere

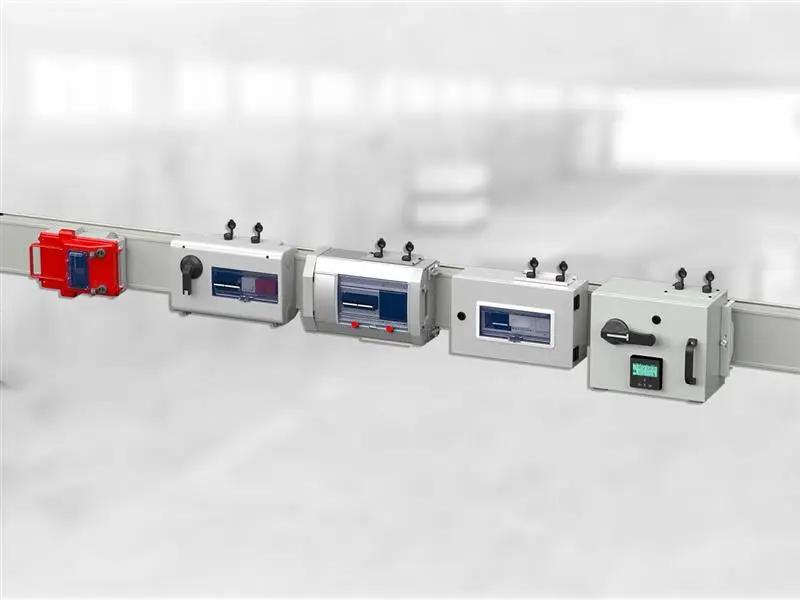

Technische Spezifikationen der Abgangskästen für Stromschienen

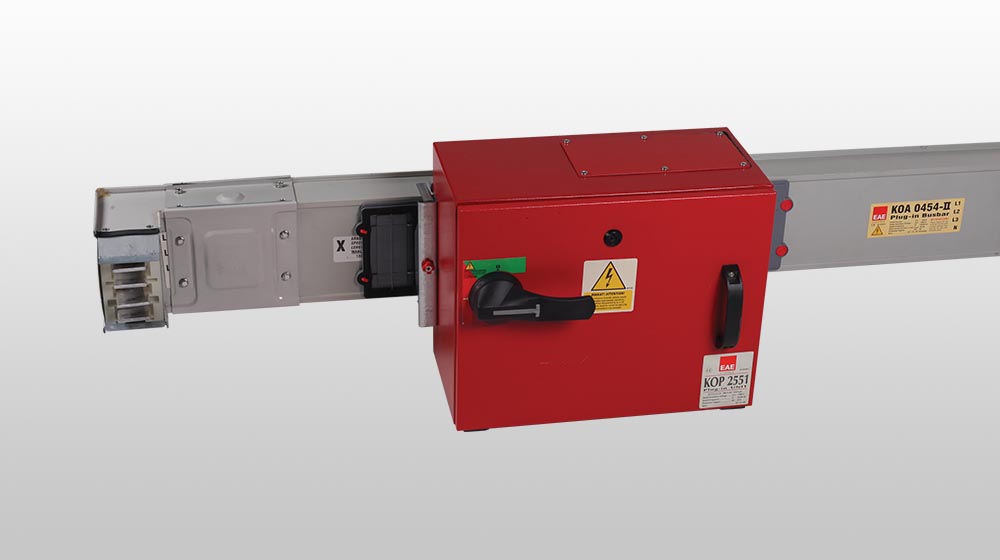

Abgangskästen dienen der Ableitung der Energie aus dem Schienenstrang, um bspw. Schaltschränke mit der benötigten Energie zu versorgen und den Verbrauch zu überwachen. EAE bietet eine breite Palette von Abgangskästen aus Stahlblech und Kunststoff an.
Höchstspannung |
600V UL, 1000V IEC |
| Nennströme | Kunststoff-Abgangskasten: von 16A bis 80A. Stahlblech-Abgangskasten: von 125A bis 1000A. bis zu 80A für MKP-Daten / bis zu 125A für KOP-Daten. |
| Gehäuse | Aluminium, Stahlblech oder Kunststoff |
| Zertifikate | Alle EAE Abgangskästen für Schienenverteiler sind IEC-zertifiziert. |
| IP-Schutzart | IP55, wenn der Deckel des Abgangskastens geschlossen ist / IP2X, wenn der Deckel geöffnet ist |

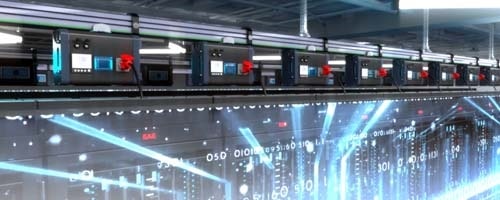

Technische Spezifikationen von Abgangskästen für Stromschienen zur Nutzung in Rechenzentren
| Ampere-Bereiche | Kunststoff-Abgangskasten: von 16A bis 80A Stahlblech-Abgangskasten: bis zu 1000A Aluminium-Abgangskasten: bis zu 80A für MKP-Daten / bis zu 125A für KOP-Daten |
Nachhaltigkeit
EAE E-Line Stromschienen erfordern keine besondere Wartung. Jede Komponente ist modular aufgebaut und kann leicht installiert und deinstalliert werden. Das gesamte System kann bei Bedarf an einen anderen Ort verlegt werden.
Funktionell und hochqualitativ
Das hochwertige Design der einzelnen Komponenten unterstreicht die Funktionalität und Qualitätder E-Line Stromschienen.
Flexibilität und Wirtschaftlichkeit
Durch den modularen Aufbau und den hervorragenden Eigenschaften bieten die E-Line Stromschienen einfache, kosteneffiziente, zeitsparende sowie intelligente Lösungen zur Energieverteilung in Gebäuden sowie Stromversorgung von Maschinen und ähnlichen Anlagen in Unternehmen. Änderungen und Ergänzungen in der Energieverteilung können einfach und ohne Unterbrechung des Betriebes durchgeführt werden.
