Trolley-Stromschienensysteme: Übersicht

Die Trolley-Stromschienensysteme der Serien E-Line TB und E-Line URC sind für die Energieversorgung von sich bewegenden Maschinen ausgelegt. Der Stromabnehmerwagen, der die Energie von der Trolley-Sammelschiene überträgt, ist mechanisch mit den beweglichen Systemen verbunden und bewegt sich mit der Maschine mit, um eine ununterbrochene Energieübertragung zu gewährleisten.

Trolley-Stromschienensysteme bestehen aus isolierten Stromschienen und einem beweglichen Stromabnehmerwagen (Laufkatze). Bei der herkömmlichen Energieverteilung können durch hängende oder aufgerollte Kabel Unfälle entstehen – die Verwendung von Stromabnehmerwagen verhindert das.

Nennströme

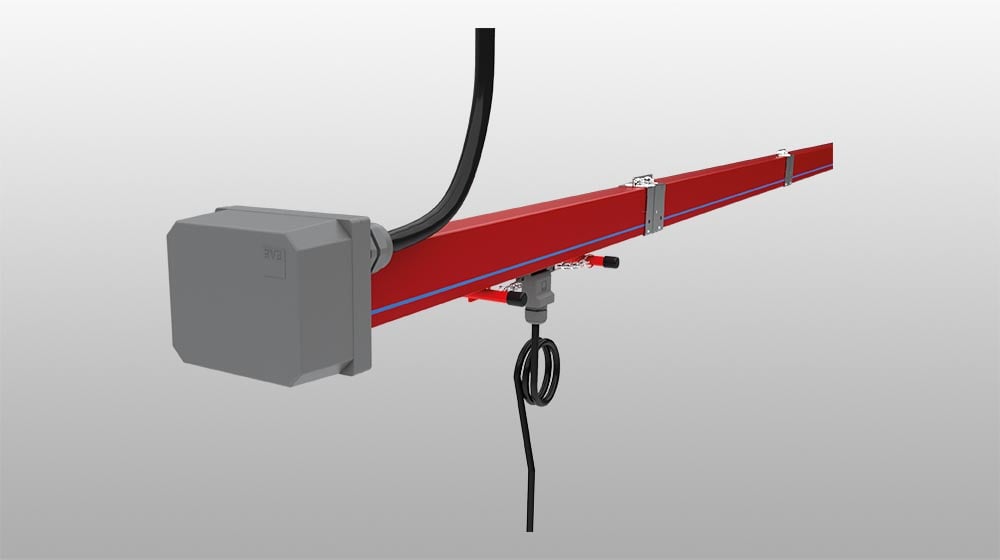

E-LINE TB Serie (35A - 250A): Sie ermöglicht die Energieübertragung und -verteilung bei Stromstärken zwischen 35 und 250 Ampere. Es handelt sich um eine bewegliche Stromschiene mit Kupferleiter und Standard-PVC-Gehäuse, die für verschiedene Einsatzarten geeignet ist.

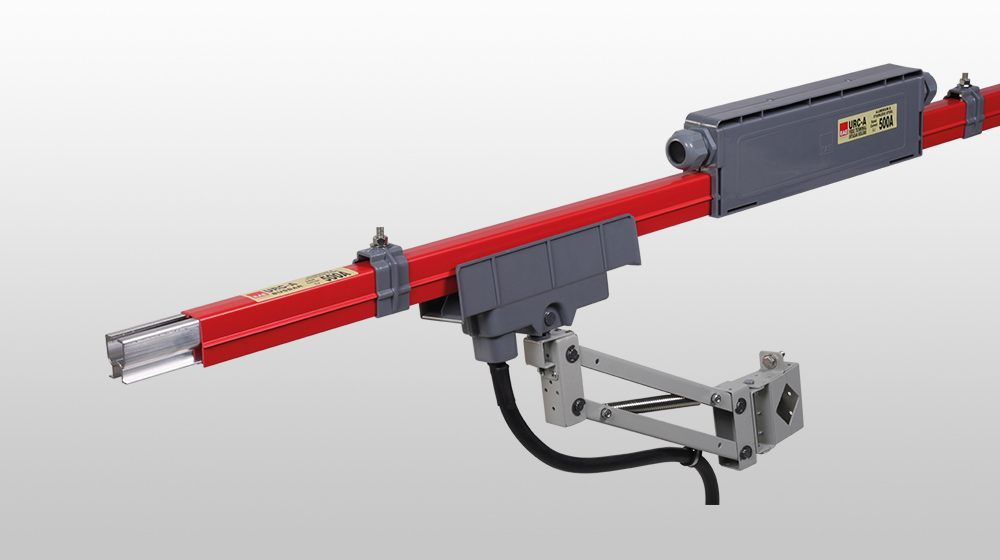

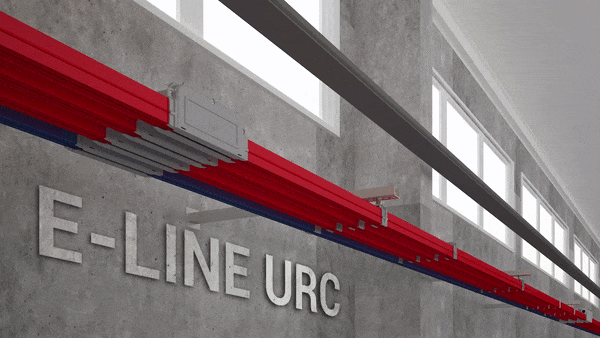

E-Line URC Serie (90A - 1000A): Sie ermöglicht die Energieübertragung und -verteilung bei Stromstärken zwischen 90 und 1000 Ampere. Es handelt sich um ein Trolley-Stromschienensystem mit einem einzigen Leiterkörper, der für den Innen- und Außeneinsatz geeignet ist. Sie hat Kupfer-, Aluminium- oder verzinkte Blechleiter.

Trolley-Stromschienen: Abbildungen

Stromabnehmerwagen

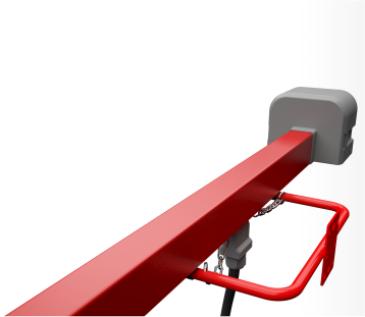

Die Stromabnehmerwagen bewegen sich entlang der Stromschiene. Die Strombürsten lassen sich leicht austauschen. Bei Maschinen mit einem Zugarm, wird der Stromabnehmerwagen direkt an dem Zugarm befestigt.
