E-Line KX Schienenverteiler
Stromschienen-systeme (400A - 6300A)
Die kompakten Stromschienen-systeme der E-Line KX Serie werden für die horizontale und vertikale Energieverteilung und -übertragung in den Ausführungen Bolt-on (Abgangskasten: Montage Verbindungsstelle) und Plug-in (Abgangskasten zum Stecken) eingesetzt. Sie können in Abschnitten von Anlagen oder Gebäuden eingesetzt werden, in denen Energieabgänge erforderlich sind. Die spezielle Konstruktion ermöglicht minimalen Spannungsabfall.
Kataloge

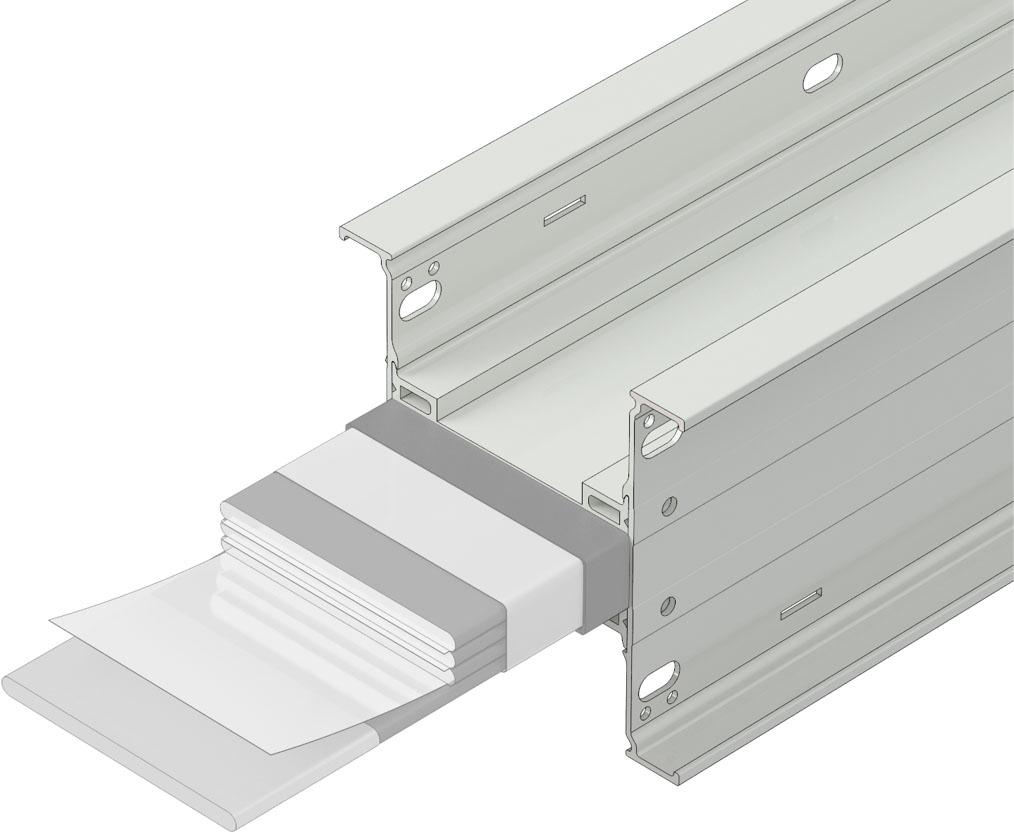

Gehäuse
Rahmen aus verzinnter Aluminiumlegierung für Aufhängung und Erdung auf einem Verbundmaterial aus reinen Siliziummineralien und Epoxidharz.Leiter
Verzinnte Aluminium- oder Kupferleiter auf ganzer LängeIsolierung
Isolierung mit Polyesterfolie der Klasse B und Epoxidbeschichtung auf den Leitern
Abgangskästen
KXB-Abgangskästen
160, 250, 400, 630, 800 und 1000 Ampere-Abgangskästen zur Montage an den Verbindungsstellen (Standard-SYK-Schalter oder geeignet für mit oder ohne MCCB).
KXP-Abgangskästen
160, 250, 400 und 630 Ampere-Abgangskästen zum Stecken (Standard-SYK-Schalter oder geeignet für mit oder ohne MCCB).
Anwendungen
Horizontale Anwendungen
Das Stromschienen-System ist ein modulares Energieübertragungs- und -verteilungs-System, das aus isolierenden stromführenden Aluminium- oder Kupfersammelleitern besteht, die in einem geschlossenen Gehäuse untergebracht sind. Das Stromschienen-System wird verwendet, um Energie ausgehend von einem Transformator, Generator oder einer Schalttafel innerhalb einer Anlage zu übertragen. Darüber hinaus verteilt sie Energie an einzelne Abnehmer innerhalb der Anlage.
Vertikale Anwendungen
Einspeisung an Bodenplatten des Stromschienen-systeme. Es werden Stromschienen in Sonderlängen und spezielle Trägersysteme für vertikale Schächte angeboten.
Vorteile des E-Line KX Schienenverteilers
- Hohe Kurzschlussfestigkeit durch kompakte Bauweise
- Geringerer Spannungsabfall im Vergleich zu Kabelsystemen
- Speziell legiertes Metallgehäuse bietet höhere mechanische Festigkeit bei weniger elektromagnetischen Störungen
- Bessere Kühlleistung
- Hohe Widerstandsfähigkeit gegen Feuer
- Seismic resistance
- Schutzart IP55 Standard und optional IP67
- Geringerer Platzbedarf im Vergleich zu Kabelsystemen
- Provides lower voltage drop compared to cable systems
- Offers fast, easy, and secure Busbar installation thanks to tightening the one bolt joint.
Einsatzbereiche
- Produktionsbereiche in Fabriken
- Textilfabriken
- Eisen-, Stahl- und Industrieglasfabriken
- Automobil- und Automobilzulieferindustrien
- Einkaufszentren
- Ausstellungsflächen
- Hochhäuser
- Hotels
- Krankenhäuser
- Geschäftszentren
- Rechenzentren
- Öl- und Gasanlagen
