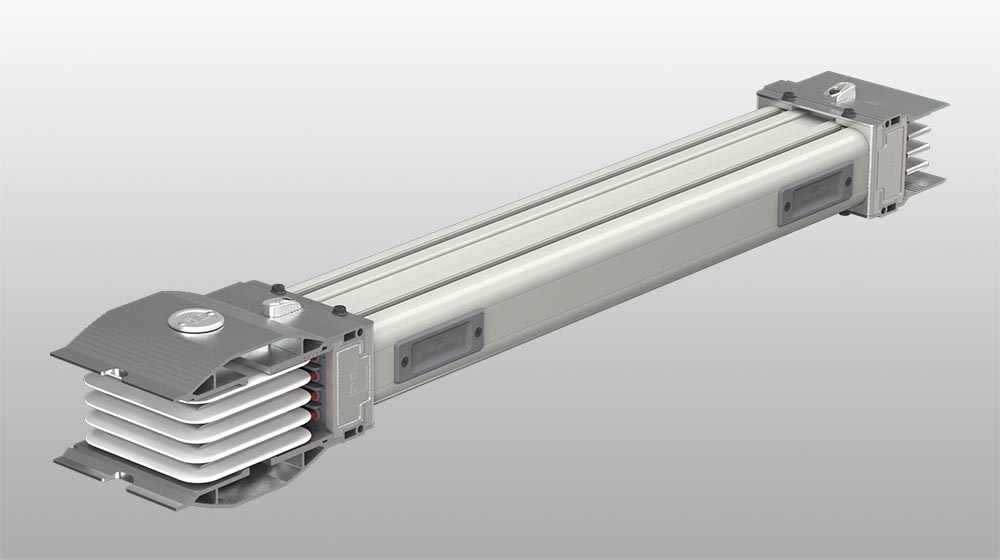

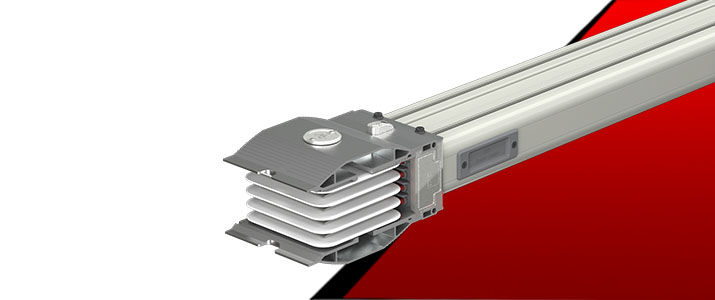

E-Line CCR Schienenverteiler

Gießharz-Stromschiene mit Aluminium-Gehäuse (850 bis 6300A)

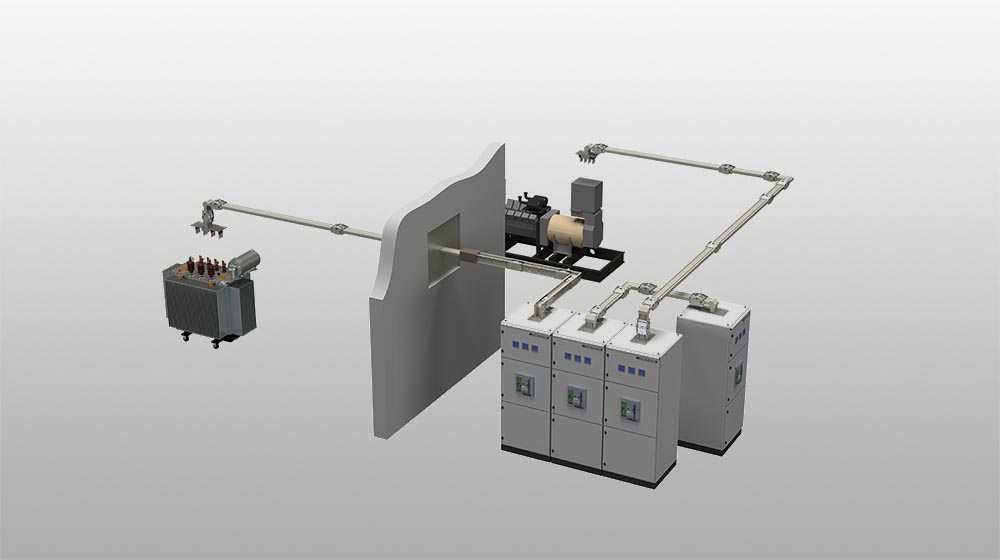

Die Übertragung von Hochspannung (in Transformator-Board-Verbindungen, Säulenleitungen, werksinterne Energieverteilung) wurde früher durch Parallelschaltung mehrerer Kabel mit sehr dicken Profilen realisiert. Das Aluminiumgehäuse über dem "Durocomp"-Verbundmaterial, das aus speziell ausgewählten reinen Siliziummineralien und Epoxidharz hergestellt wird und hohe Temperatur- und mechanische Betriebseigenschaften aufweist, schützt den E-LINE CCR Schienenverteiler vor äußeren Einflüssen.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
GALERIE
VIDEOS

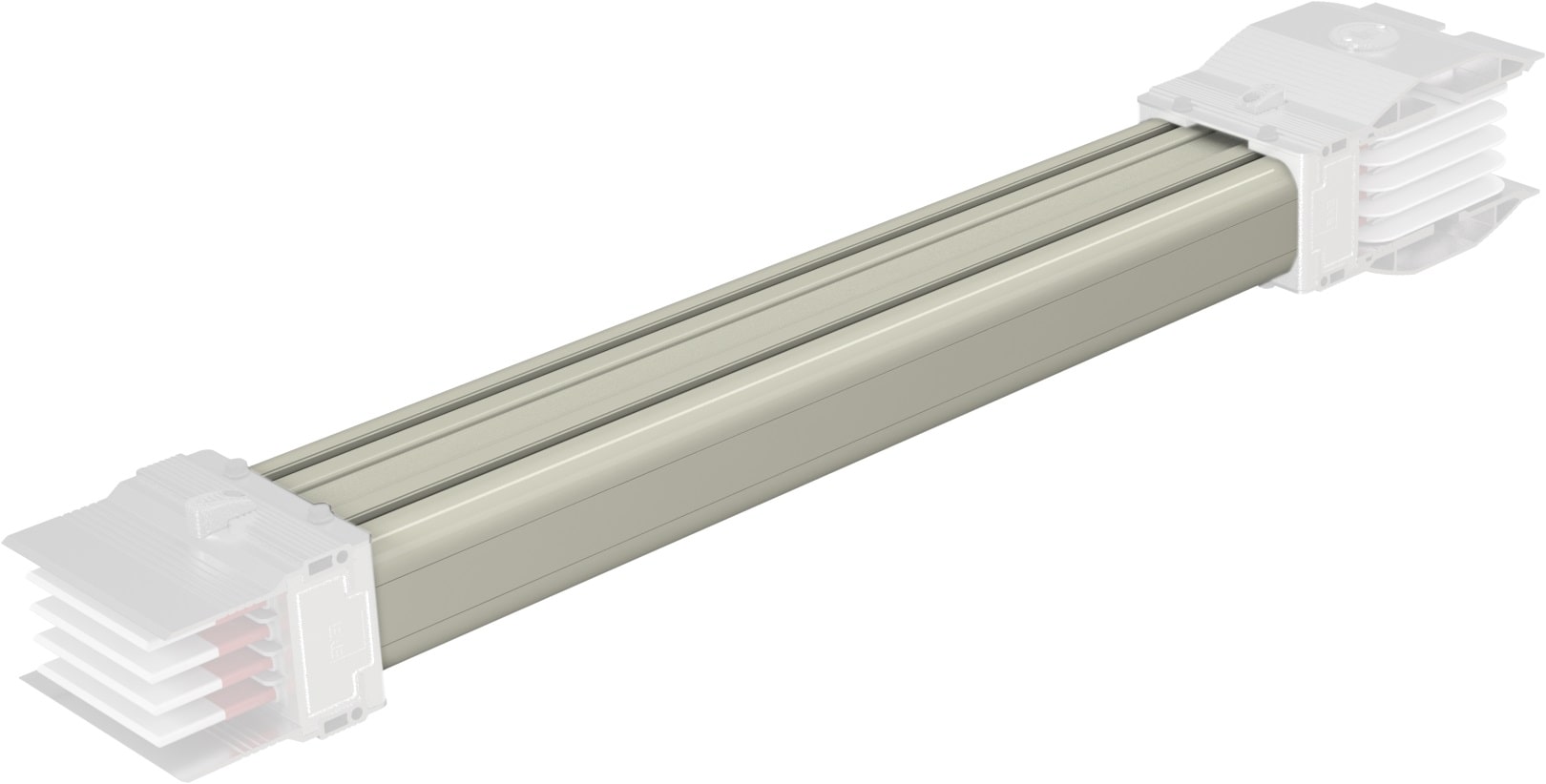

Aluminiumgehäuse über Verbundmaterial, das aus speziell ausgewählten reinen Siliziummineralien und Epoxidharz hergestellt wird.

Durchgehend verzinnter Kupferleiter

Leiterkonfiguration

Kupferleiter:

3-Leiter (L1/L2/L3)

4-Leiter (L1/L2/L3/N)

4 ½-Leiter (L1/L2/L3/N/ ½ CPE) - Clean Earth

5-Leiter (L1/L2/L3/N/CPE) - Clean Earth

Leitermaterial und Nennströme

Kuferleiter:

850A / 1000A / 1250A / 1600A / 2000A / 2500A / 3200A / 3400A / 4000A / 5000A / 5750A / 6300A

Vorteile des E-Line CCR Schienenverteilers

Die Verwendung von Stromschienen-Systeme aus Gießharz in Außenbereichen, Galerie-Übergängen, Chemiefabriken, Häfen und Tunneln bringt viele Vorteile mit sich. Dank der hoch wärmeleitenden Zusätze in der Stromschiene wird die in den Leitern erzeugte Wärme über das Gehäuse leicht an die Umgebung abgegeben.
