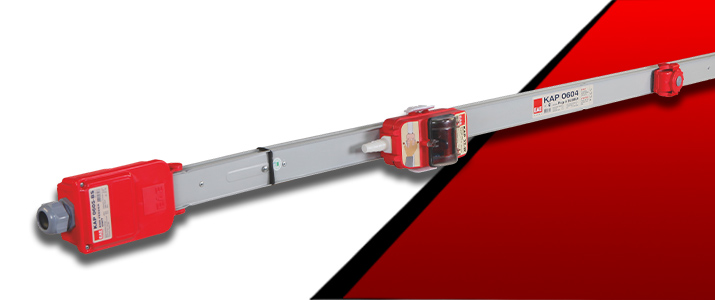

E-Line KAP Schienenverteiler

E-Line KAP Stromschienen-Systeme dienen zur Versorgung von Beleuchtungs- und kleinen Stromanlagen in Gewerbe-, Büro- und Industriegebäuden wie Fabriken, Werkstätten, Lagerhallen und Flughäfen.

Produkteigenschaften

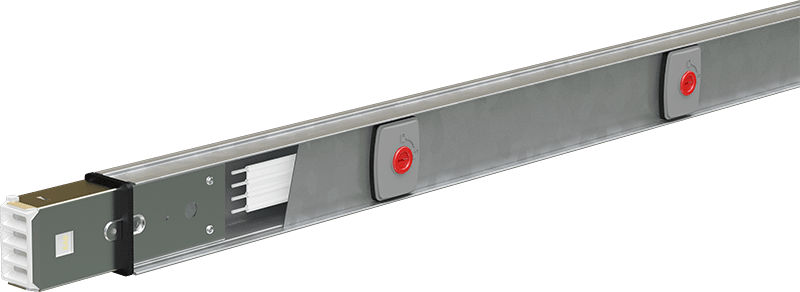

Stahlblech (optional elektrostatisch pulverbeschichtet: RAL 7038 Epoxid-Polyester) kxb
Verzinnte Kupferleiter auf ganzer Länge kxb
Kunststoffmaterialien schwer entflammbar und halogenfrei kxb

Leiterkonfiguration

  • 2-Leiter (L2/N/ PE-Gehäuse)
  • 3-Leiter (L2/N/PE/ PE-Gehäuse)
  • 4-Leiter (L1/L2/L3/N/ PE-Gehäuse)
  • 5-Leiter (L1/L2/L3/N/PE/ PE-Gehäuse)

    • Leitermaterial und Nennströme

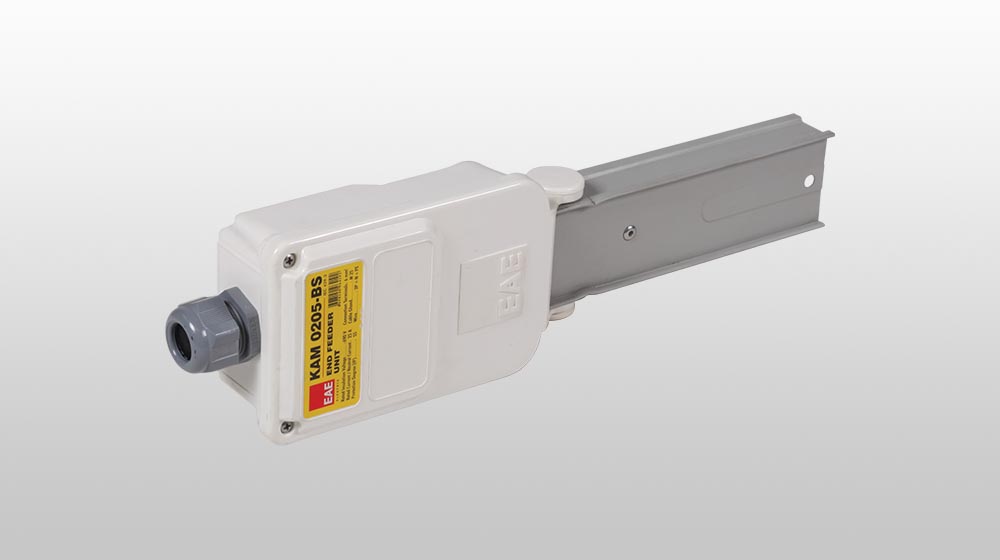

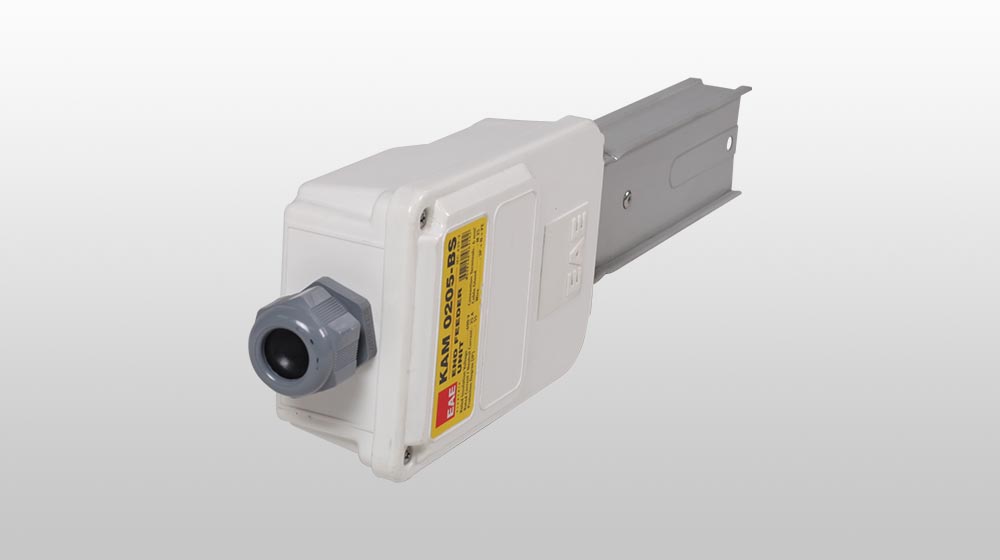

    KAM
    Kupferleiter 25 / 32 Ampere

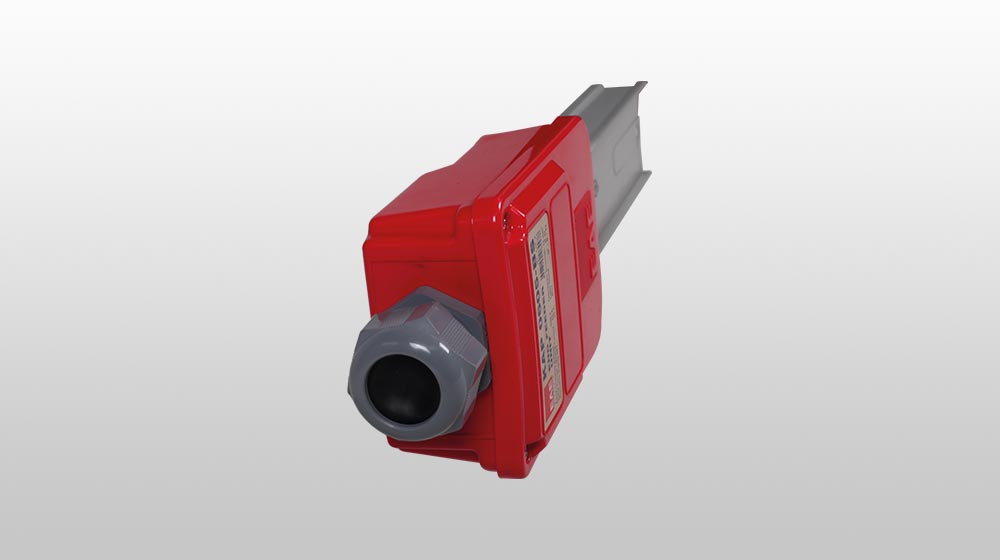

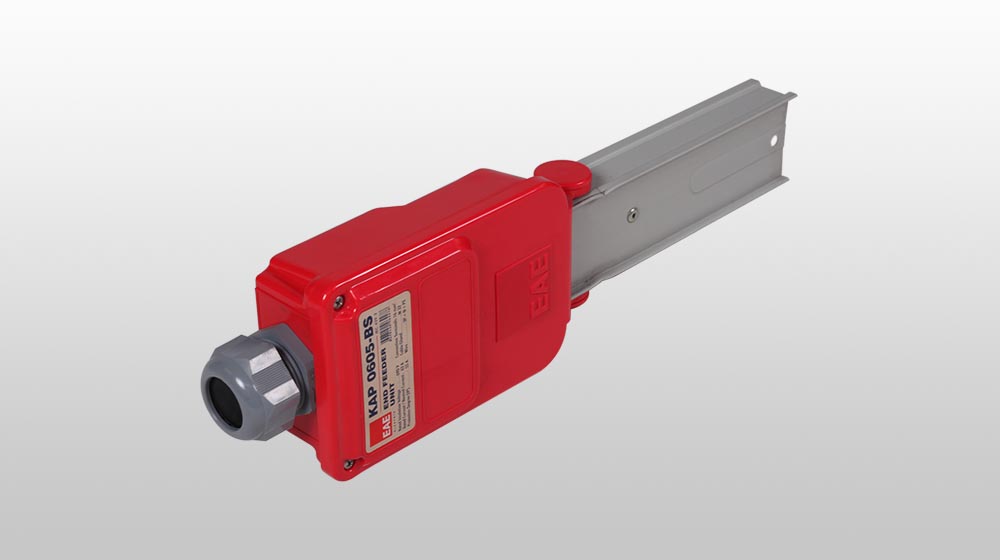

    KAP
    Kupferleiter 40 / 63 Ampere

    Für Strombedarf bis 63A

    Schnelle und sichere Lösung für den Strombedarf bis insgesamt 63 Ampere in Fabriken und Werkstätten. Abgangskästen mit einem Leitungsschutzschalter (MCB) oder einem Fehlerstromschutzschalter (RCDBO) können bis zu 32 Ampere verwendet werden.

    Abgangsstellen und -kästen

  •  1- und 3-phasige Abgangsstellen mit Patronensicherungen (zylindrisch) und elektrischen Anschlüssen
  • 3-phasige Abgangskästen für den Einsatz von zylindrischen Sicherungen und Leitungsschutzschaltern (MCB) bis zu 32 Ampere
  • Die Abdeckungen der E-Line KAM/KAP-Abgangsstellen sind in verschiedenen Farben gestaltet, sodass leicht erkennbar ist, mit welcher Phase die Vorrichtung gespeist wird.

    • Technische Daten

    • 25, 32 oder 40 Ampere
    • KAM: 25 bis 32 Ampere Lichtstromschiene
    • KAP: 40 bis 63 Ampere Plug-In Stromschiene
    • Schutzart: IP55
    • Standard: zwei-, drei-, vier- oder fünf-Leiter

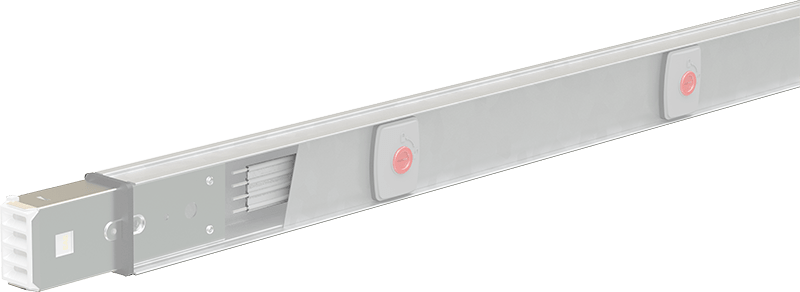

    • Kupferleiter sind durchgehend verzinnt, durchgehend isoliert
    • Steckbare Abgangsstelle im Standardabstand von 75 cm
    • 10 A: 75 cm verkabelte 1-phasige Stecker ohne Absicherung
    • 16 A: 1-phasige Stecker mit Klemme, Sicherungspatrone oder ohne Sicherung
    • 16 A: 3-phasige Stecker mit Klemme, ohne Sicherung

    Einsatzbereiche

    • Produktions- und Lagerhallen
    • Werkstätten
    • Textilfabriken
    • Parkplätze
    • Für abgehängte Decken in Büros
    • Logistik-Lagerhallen
    • Verbrauchermärkte
    • Einkaufszentren
