E-Line KO-II Schienenverteiler
Zuverlässige Stromverteilung (160 bis 800A)
Die Stromschienen-Systeme der E-Line KO-II-Produktlinie bieten geeignete Lösungen für die Stromübertragung
und -verteilung in mittelgroßen Gebäuden oder Industrieanlagen. Sie können in horizontalen oder
vertikalen Anwendungen eingesetzt werden. Lösungen aus Stahlblech für Abgangskästen mit Leistungsschaltern oder
für Schwachstrom aus Kunststoff sind mit Miniaturleistungsschaltern kompatibel. E-Line KO-II wird als Stromverteilungsleitung von 160 bis 800
Ampere überall dort eingesetzt, wo eine horizontale oder vertikale Energieverteilung erforderlich ist.
Produkteigenschaften
Stahlblech (optional
elektrostatisch pulverbeschichtet: RAL 7038
Epoxid-Polyester)

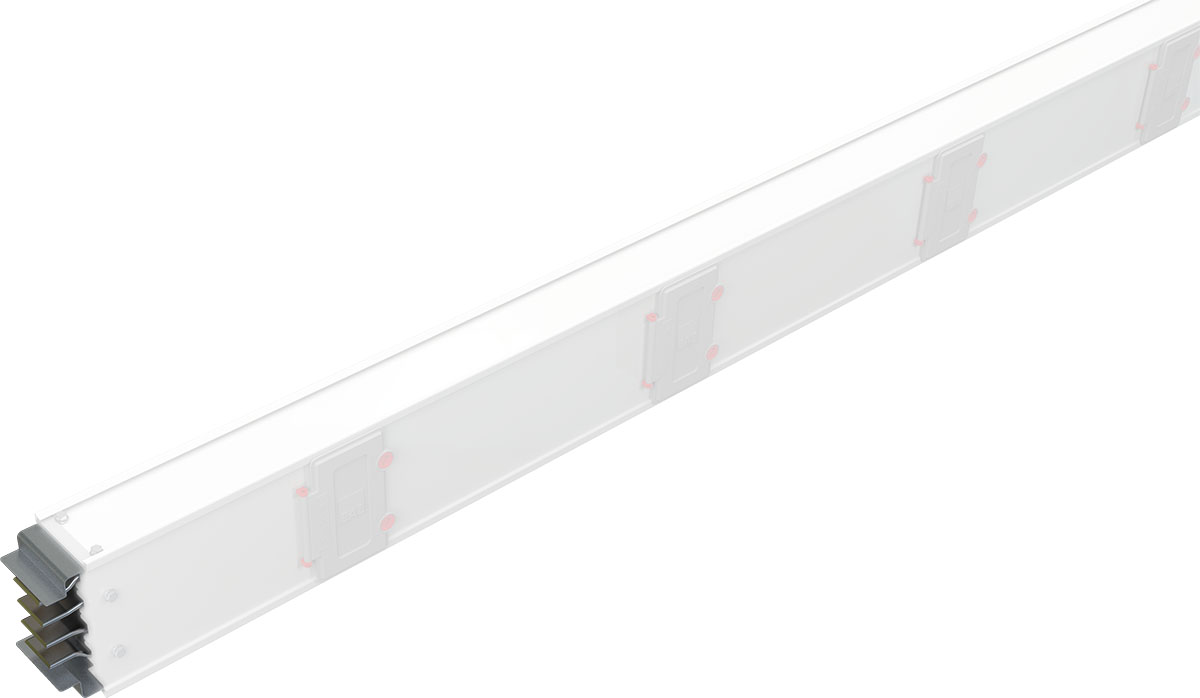

Verzinnte Aluminium- oder
Kupferleiter auf ganzer Länge

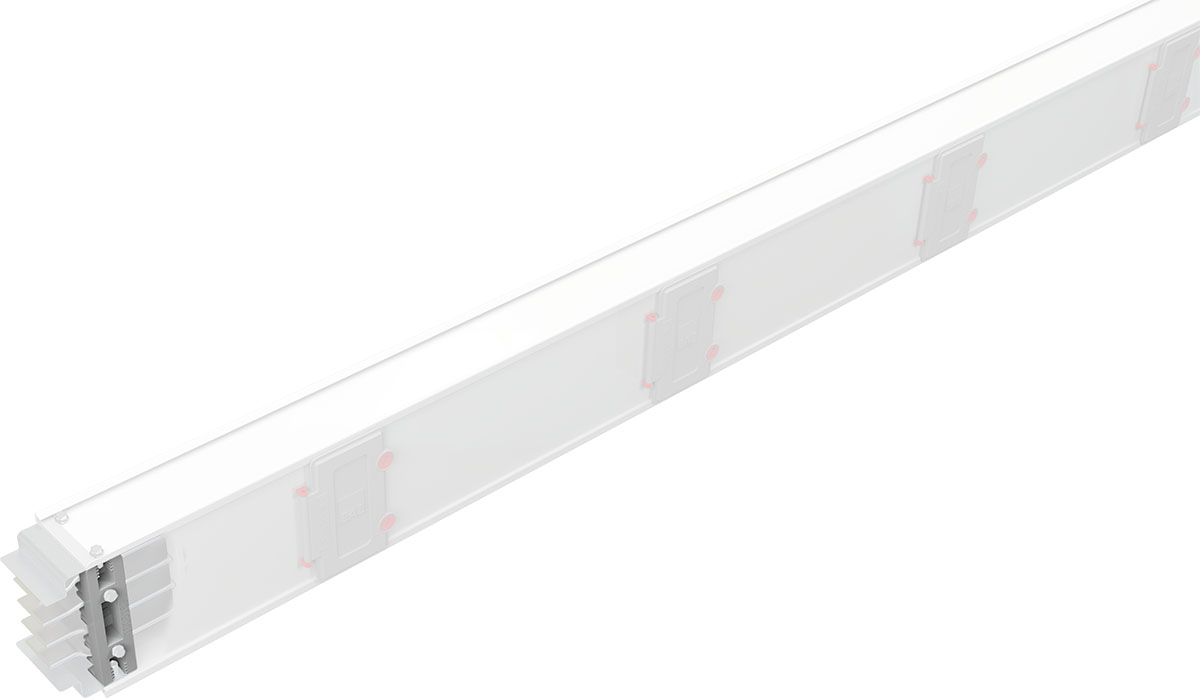

Kunststoffschutz in
festgelegten Abständen zwischen luftgetrennten Leitern

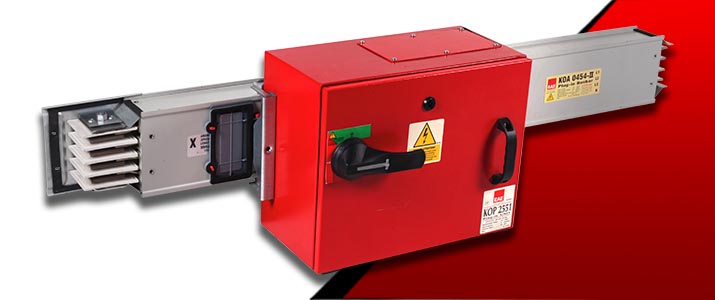

Abgangskästen
Abgangskästen aus Kunststoff mit 32, 40, 63, 80 Ampere
Abgangskästen aus Stahlblech mit 160, 250, 400 Ampere
Abgangskästen aus Stahlblech mit 160, 250, 400 Ampere
Leiterkonfiguration
Aluminium- oder Kupfer-Leiter
Leitermaterial und Nennströme
Aluminium-Leiter:
Kupfer-Leiter:
Vorteile des E-Line KO-II Schienenverteilers
- Schutzart: IP55
- Verzinnte Aluminium- oder Kupferleiter
- 4, 4.5 oder 5 Leiter

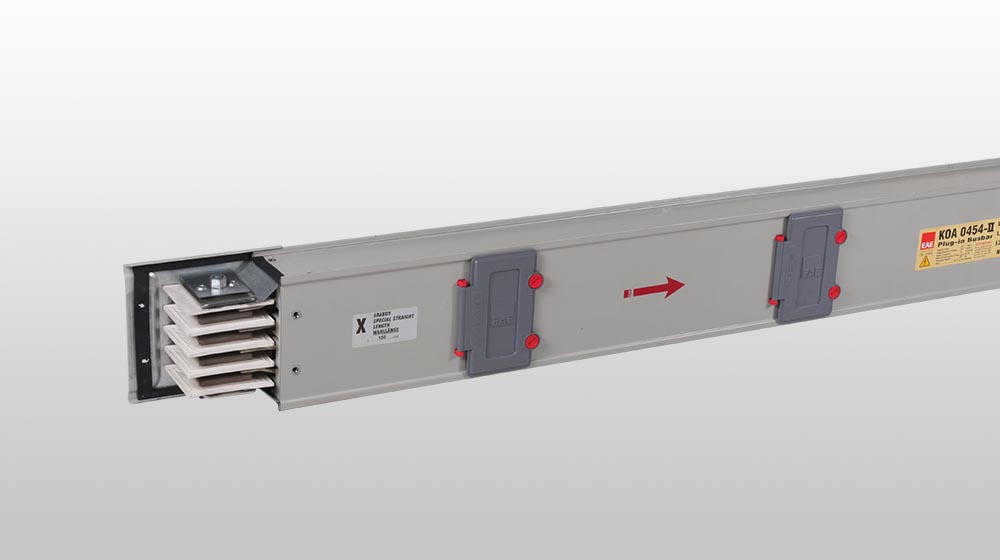

- Steckplätze in 50 cm Abständen auf beiden Seiten (Standardausführung)
- „Clean Earth“-Option
Abgangskästen
- 3-Phasen-Abgangskästen mit DIN-montiertem MCB bis zu 40 oder 80 Ampere (ohne oder mit Sicherung)
- Abgangskästen mit SYK-Schaltersicherung bis zu 160, 250 und 400 Ampere (ohne Sicherung)
- Abgangsstellen mit MCCB (moulted case circuit breaker) mit Nennströmen bis 160, 250 und 400 Ampere
- Abgangskästen für Rechenzentren in Sonderausführung
Einsatzbereiche
Produktionsbereiche in Fabriken
Textilfabriken
Möbelfabriken
Automobilfabriken
Automobilzuliefererindustrie
Einkaufszentren
Ausstellungszentren
Hochhäuser
Hotels
Krankenhäuser
Business-Zentren
Rechenzentren
E-Line KO-II BIM-Plugins
