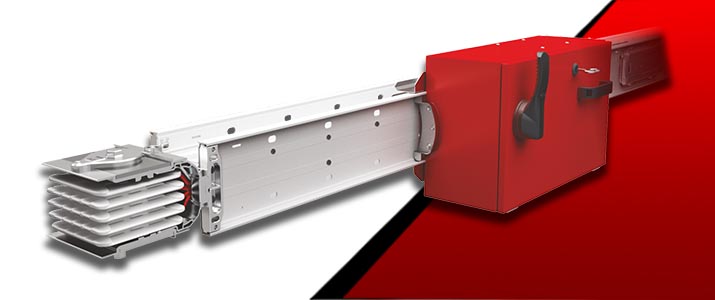

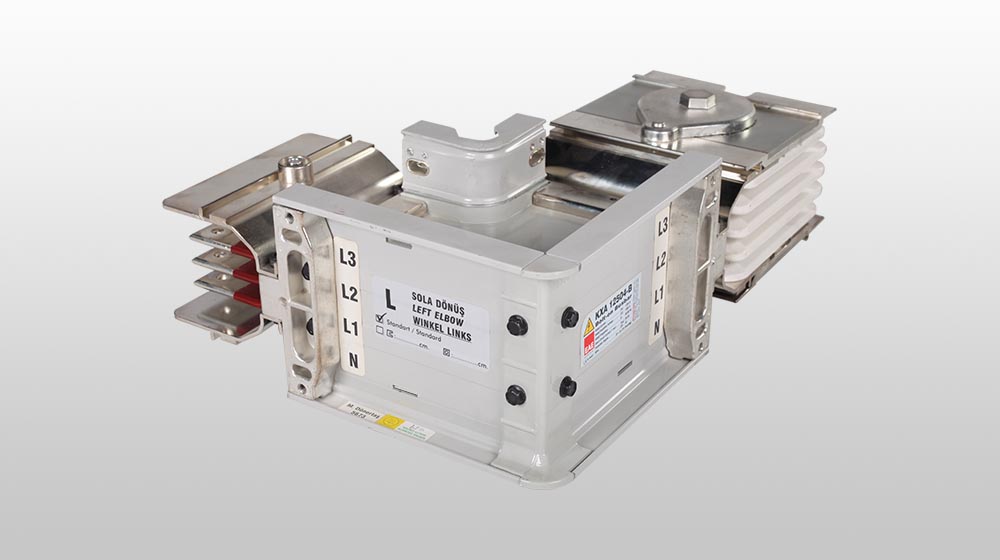

E-Line KX Schienenverteiler
Montagefreundlicher Stromschienenverteiler für die Industrie – 400 bis 6300 A.
Die kompakten Stromschienen-systeme der E-Line KX Serie werden für die horizontale und vertikale
Energieverteilung und -übertragung in den Ausführungen Bolt-on (Abgangskasten: Montage Verbindungsstelle) und Plug-in
(Abgangskasten zum Stecken) eingesetzt. Sie können in Abschnitten von Anlagen oder
Gebäuden eingesetzt werden, in denen Energieabgänge erforderlich sind. Die spezielle Konstruktion
ermöglicht minimalen Spannungsabfall.
Produkteigenschaften

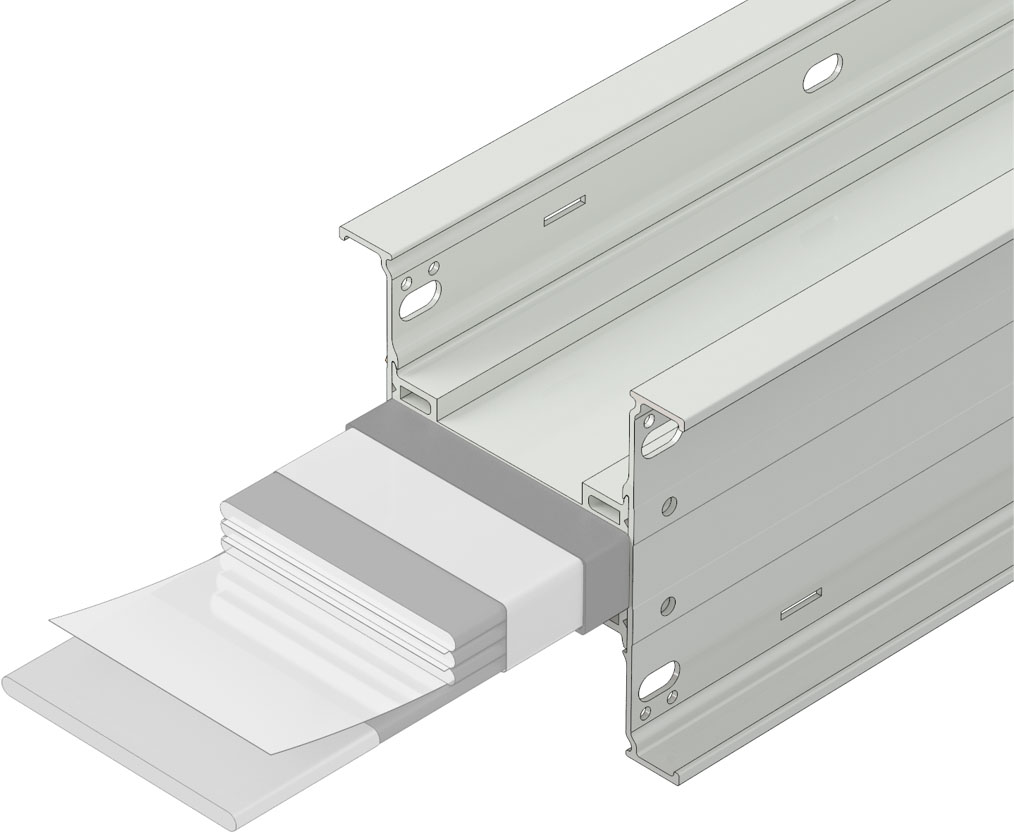

Rahmen aus verzinnter
Aluminiumlegierung für Aufhängung und Erdung auf einem
Verbundmaterial aus reinen Siliziummineralien und
Epoxidharz.

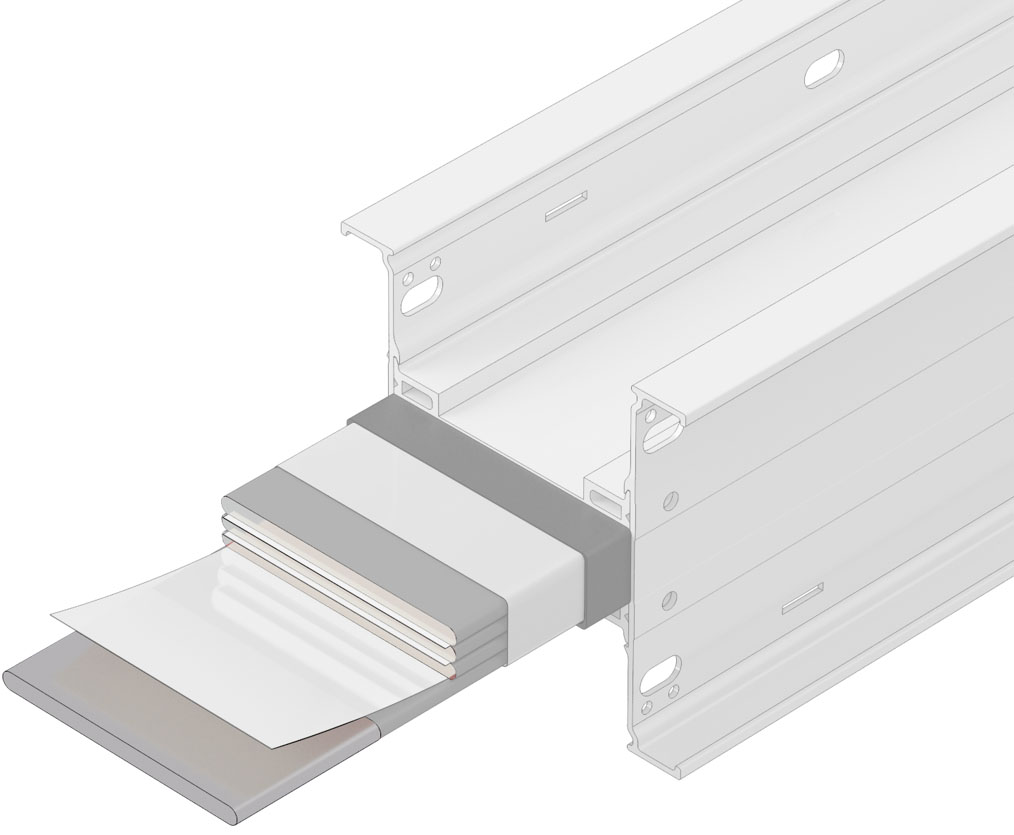

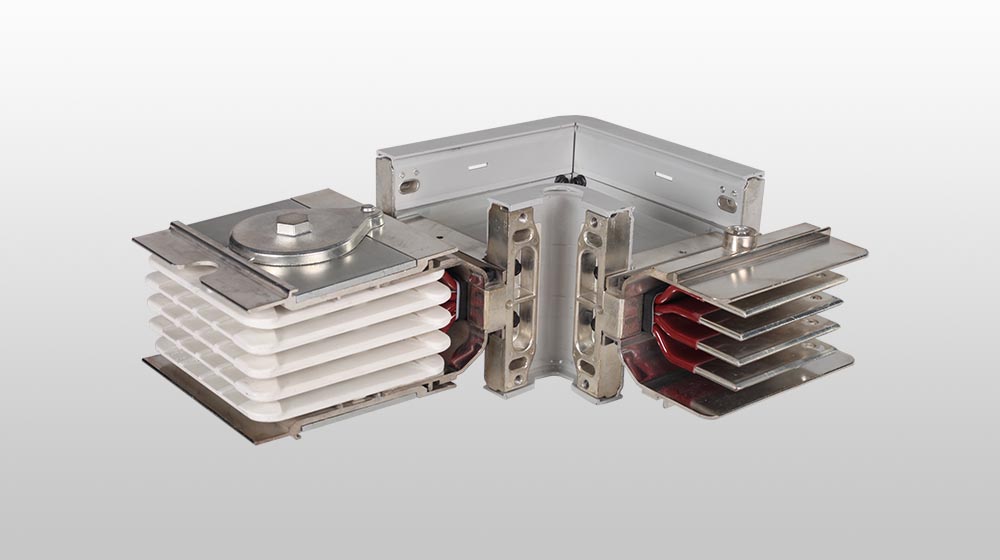

Verzinnte Aluminium- oder
Kupferleiter auf ganzer Länge

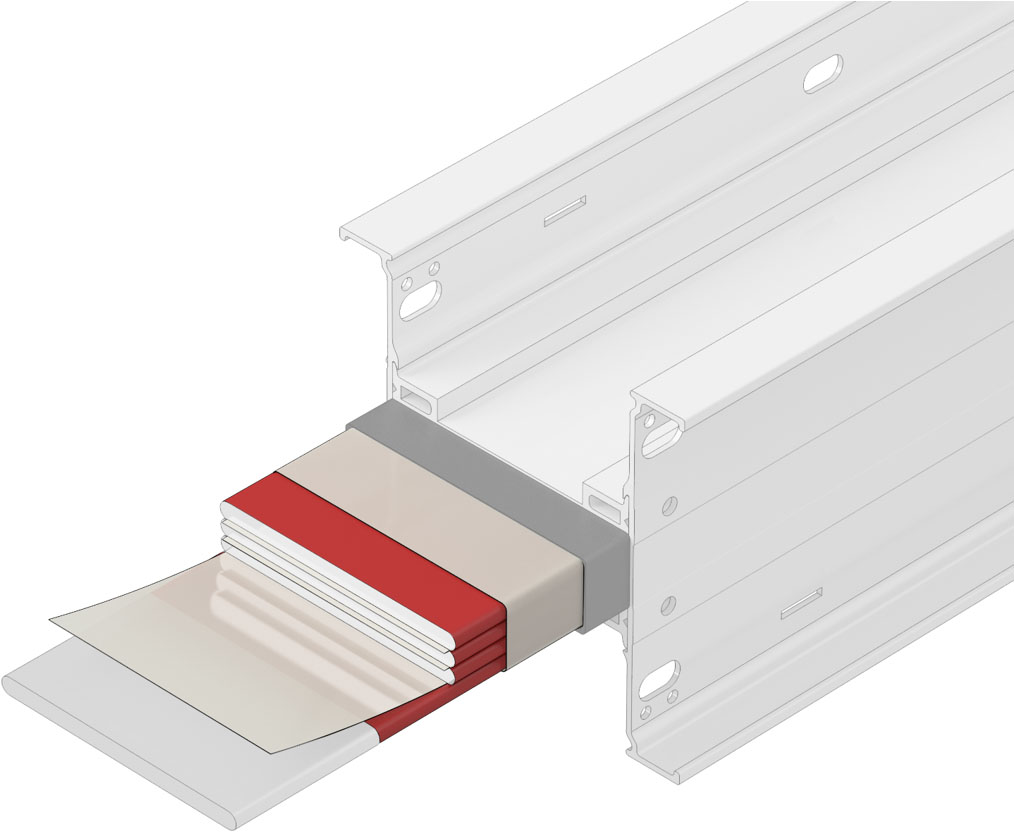

Isolierung mit
Polyesterfolie der Klasse B und Epoxidbeschichtung auf
den Leitern

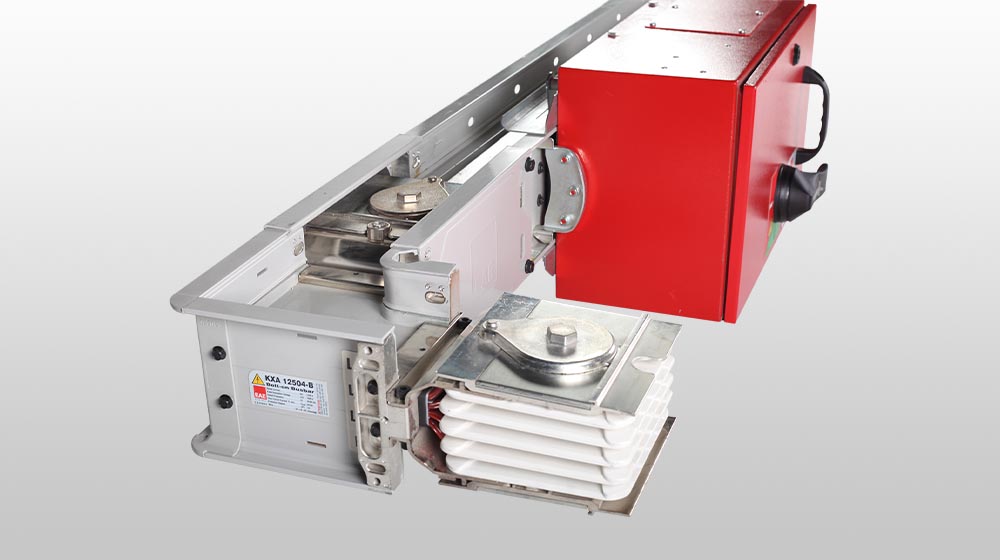

Abgangskästen

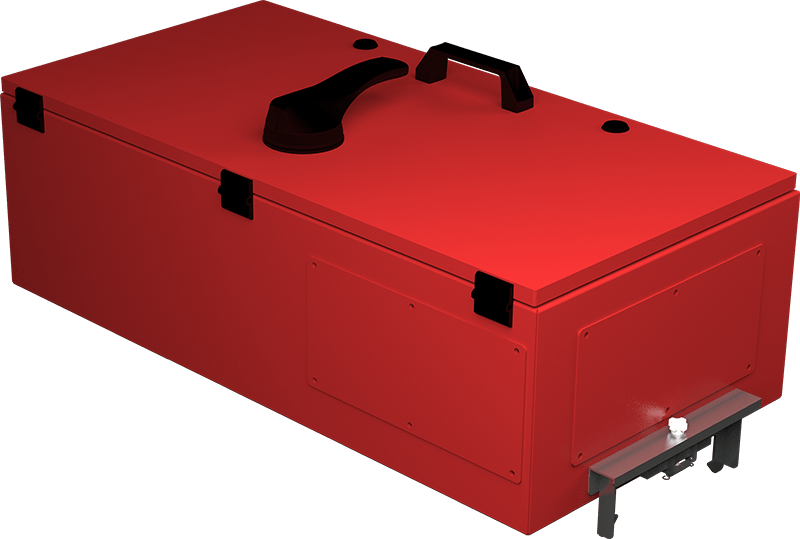

KXB-Abgangskästen
160, 250, 400, 630, 800 und 1000 Ampere-Abgangskästen zur Montage an den Verbindungsstellen (Standard-SYK-Schalter oder geeignet für mit oder ohne MCCB).

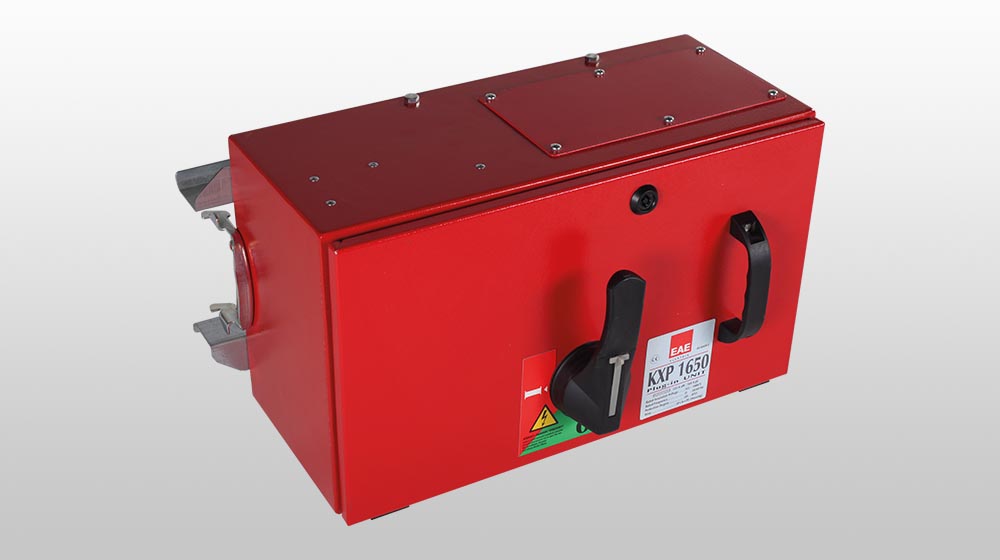

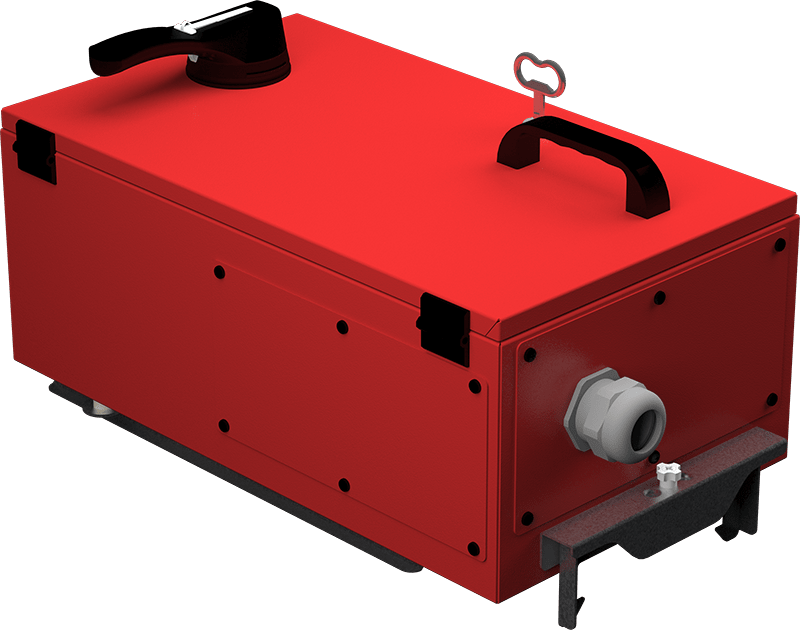

KXP-Abgangskästen
160, 250, 400 und 630 Ampere-Abgangskästen zum Stecken (Standard-SYK-Schalter oder geeignet für mit oder ohne MCCB).
Anwendungen
Das Stromschienen-System ist ein
modulares
Energieübertragungs- und -verteilungs-System, das aus
isolierenden stromführenden Aluminium- oder
Kupfersammelleitern besteht, die in einem geschlossenen
Gehäuse untergebracht sind. Das Stromschienen-System
wird verwendet, um Energie ausgehend von einem
Transformator, Generator oder einer Schalttafel
innerhalb einer Anlage zu übertragen. Darüber hinaus verteilt sie
Energie an einzelne Abnehmer innerhalb der Anlage.
Einspeisung an Bodenplatten des Stromschienen-systeme.

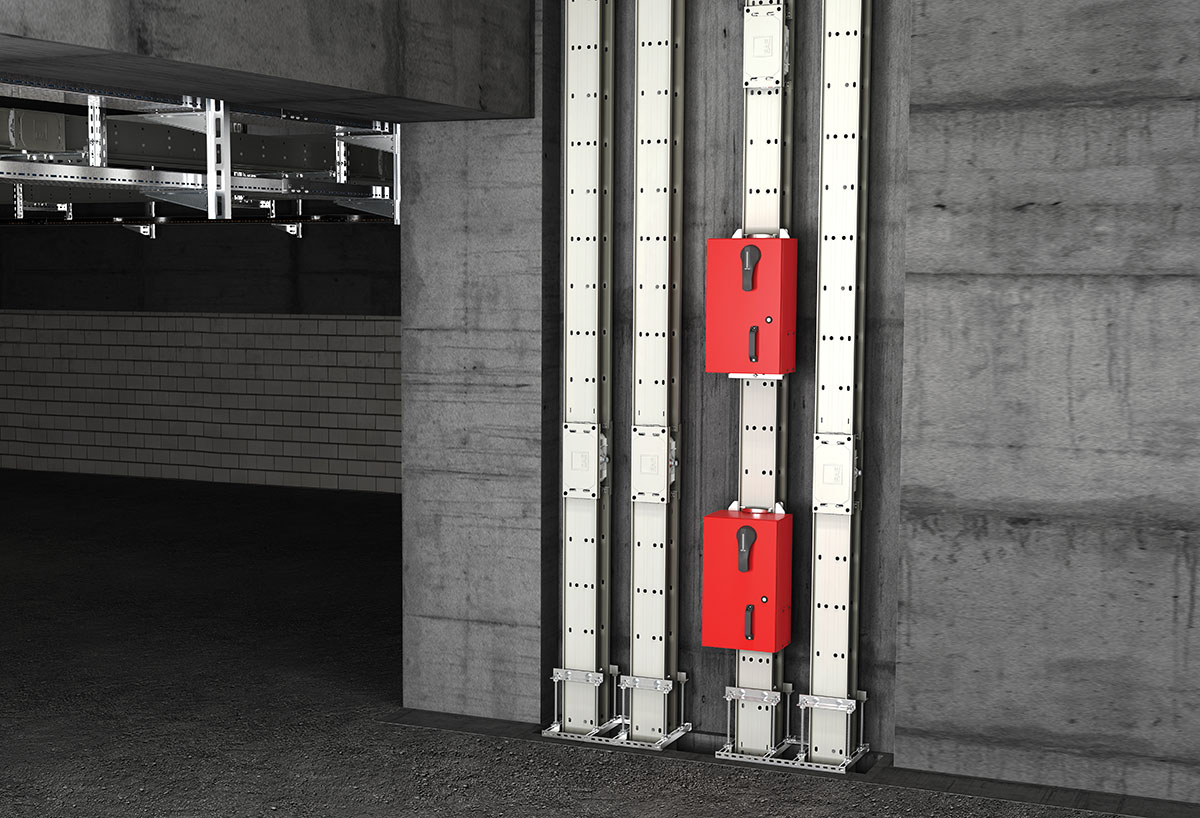

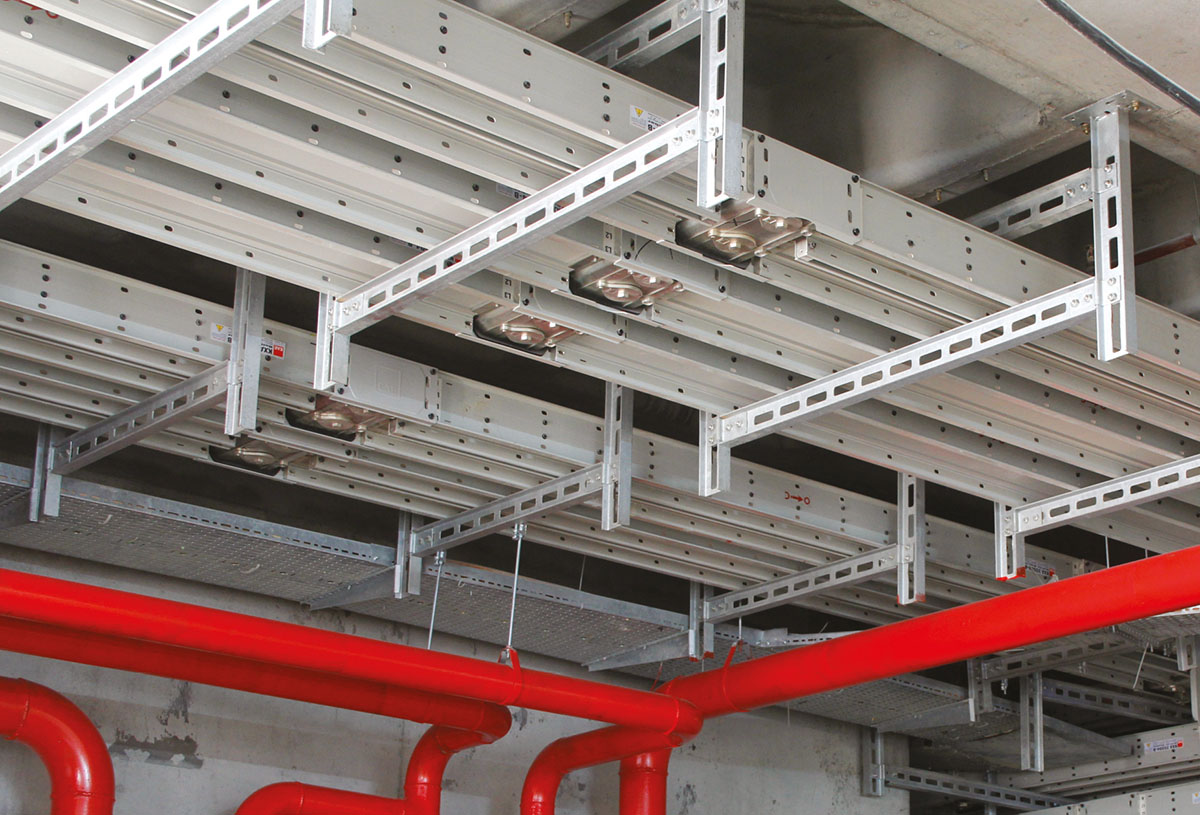

Es werden Stromschienen in Sonderlängen und spezielle
Trägersysteme für vertikale Schächte angeboten.
Leiterkonfiguration
Aluminium- oder Kupferleiter:
- 3-Leiter (L1/L2/L3/PE-Gehäuse)
- 4-Leiter (L1/L2/L3/N/PE-Gehäuse)
- 4 ½-Leiter (L1/L2/L3/N/½ PE/ PE-Gehäuse)
- 4 ½ Leiter (L1/L2/L3/N/½ CPE/ PE-Gehäuse) - Clean Earth
- 5 Leiter (L1/L2/L3/N/PE/ PE-Gehäuse)
- 5 Leiter (L1/L2/L3/N/CPE/ PE-Gehäuse) - Clean Earth
Vorteile des E-Line KX Schienenverteilers
- Hohe Kurzschlussfestigkeit durch kompakte Bauweise
- Geringerer Spannungsabfall im Vergleich zu Kabelsystemen
- Speziell legiertes Metallgehäuse bietet höhere mechanische Festigkeit bei weniger elektromagnetischen Störungen
- Bessere Kühlleistung
- Hohe Widerstandsfähigkeit gegen Feuer
- Beständigkeit gegen Erdbeben
- Schutzart IP55 Standard und optional IP67
- Geringerer Platzbedarf im Vergleich zu Kabelsystemen
Leitermaterial und Nennströme
Schienenverteiler der Serie KX
Aluminium-Leiter:
Kupfer-Leiter:
Schienenverteiler der Serie KX-II
Aluminium-Leiter:
Kupfer-Leiter:
Verschiedene Typen für unterschiedliche Anwendungen
- Plug-In-Ausführung (Abgangskasten standardmäßig mit zwei Steckdosen beidseitig des 3-Meter-Gehäuses)
- Bolt-On-Ausführung (Abgangskasten mit Montage an Verbindungsstelle)
- Anzahl der Steckplätze kann optional erhöht werden
- Beidseitige Steckplätze bei Aluminiumleiter ab 1000 Ampere und Kupferleiter ab 1250 Ampere
Einsatzbereiche
-
Produktionsbereiche in Fabriken
-
Textilfabriken
-
Eisen-, Stahl- und Industrieglasfabriken
-
Automobil- und Automobilzulieferindustrien
-
Einkaufszentren
-
Ausstellungsflächen
-
Hochhäuser
-
Hotels
-
Krankenhäuser
-
Geschäftszentren
-
Rechenzentren
-
Öl- und Gasanlagen
KX BIM Plugins
