E-Line KY-S Schienenverteiler

Stromschiene (40 bis 63 Ampere)

E-Line KY-S Stromschienen-Systeme sind ideal für Gebäude und Industrieanlagen, die eine 3- und/oder 1-phasige Anwendung mit 40 und 63 Ampere benötigen - beispielsweise für Beleuchtungs- und Steckdosenstromkreise mit kleinen elektrischen Maschinen und Anlagen.

KY-S Schienenverteiler mit 10 bis 16 Ampere Abgangsstellen und 32 Ampere Abgangskästen werden auf vollautomatischen Maschinen hergestellt und verwenden die neueste Technologie unter Berücksichtigung der ISO-Norm ISO 9001 und mit der Zertifizierung des Qualitätssicherungssystems. Die Produkte wurden gemäß IEC 61439-6 entwickelt und geprüft. Die Stromschienengehäuse werden aus vorverzinkten Stahlblechen hergestellt und können auf Wunsch auch in der Farbe RAL 7038 lackiert werden.

ALLGEMEINE INFORMATIONEN
GALERIE
VIDEOS

Anwendungsspezifikationen

E-Line KY-S

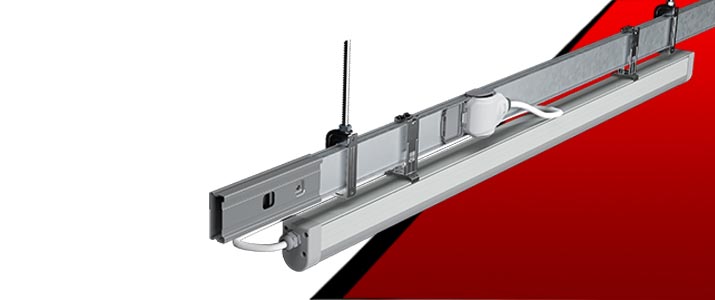

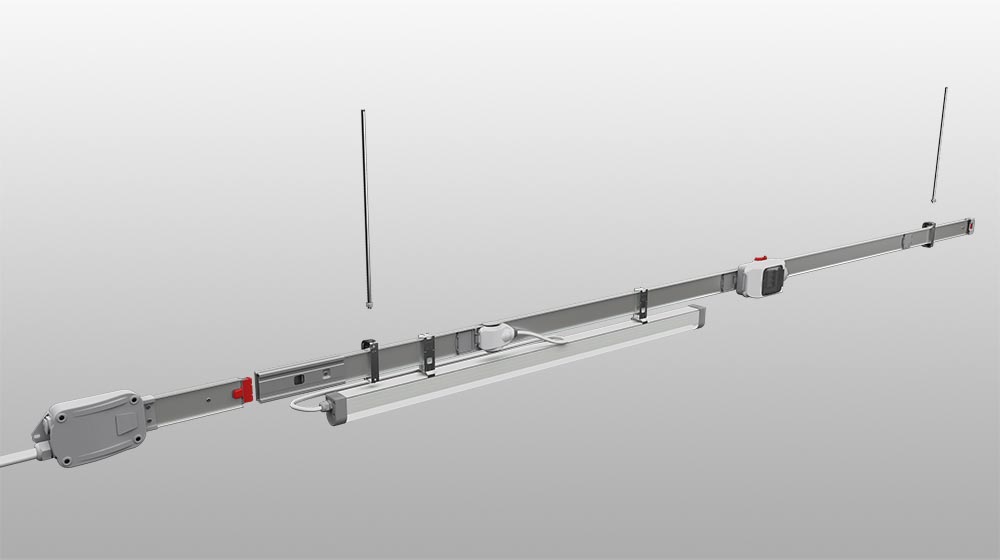

Der Schienenverteiler ist für die Stromkreisversorgung in Fabriken, Büros und Autoparks, insbesondere für die Beleuchtung und Notbeleuchtung von Maschinen mit niedrigem Stromverbrauch, geeignet. Das Gehäuse mit zwei, drei, vier, fünf und sechs Leitern ermöglicht eine 1- und 3-phasige Anwendung.

E-Line KY-S DALI

Die E-Line KY-S DALI ist für die Versorgung von DALI-gesteuerten Automatisierungskreisen und Beleuchtungskörpern mit elektrischer Energie geeignet. Das Gehäuse mit sechs Leitern ermöglicht eine 1- und 3-phasige Anwendung

Leitermaterial und Nennströme

E-Line KY-S

Kupferleiter
40 / 63 Ampere

E-Line KY-S-DALI

Kupferleiter
25 / 40 Ampere

Stromausgangseinheiten

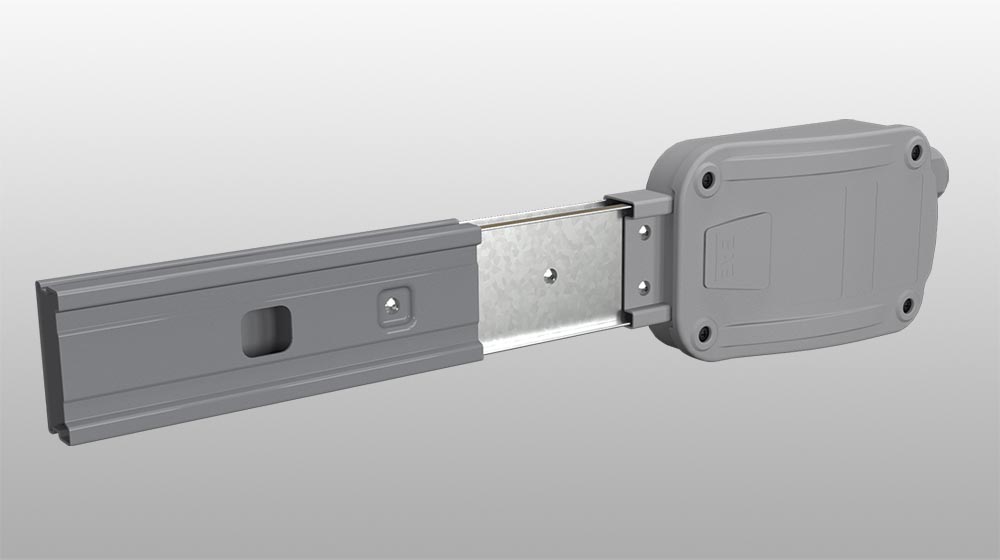

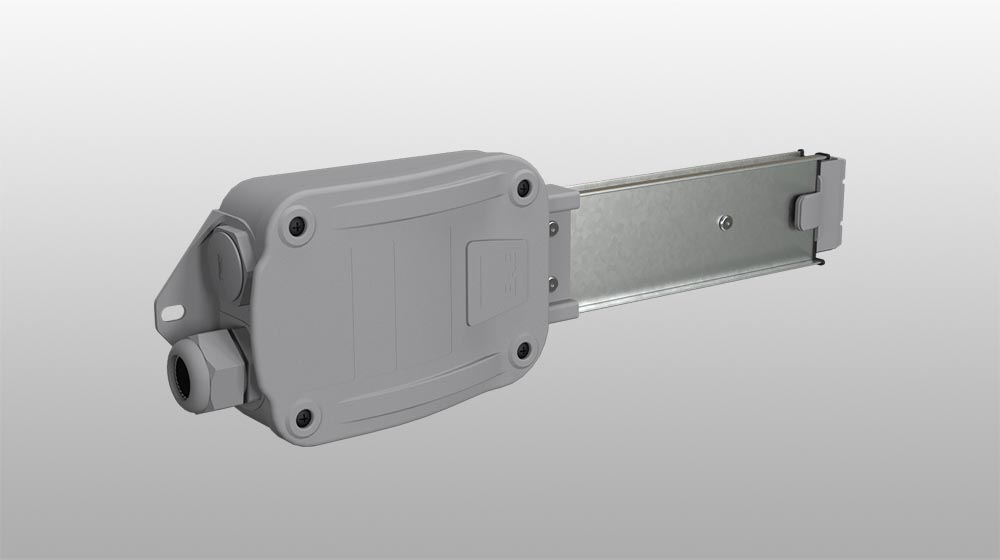

Eingangssteckdosen

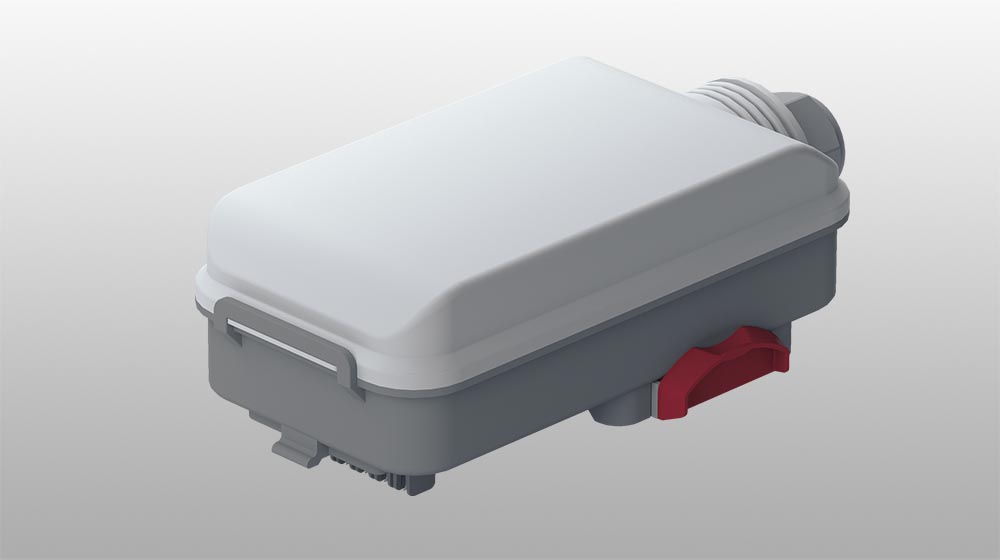

Abgangskasten aus Kunststoff mit 32 Ampere

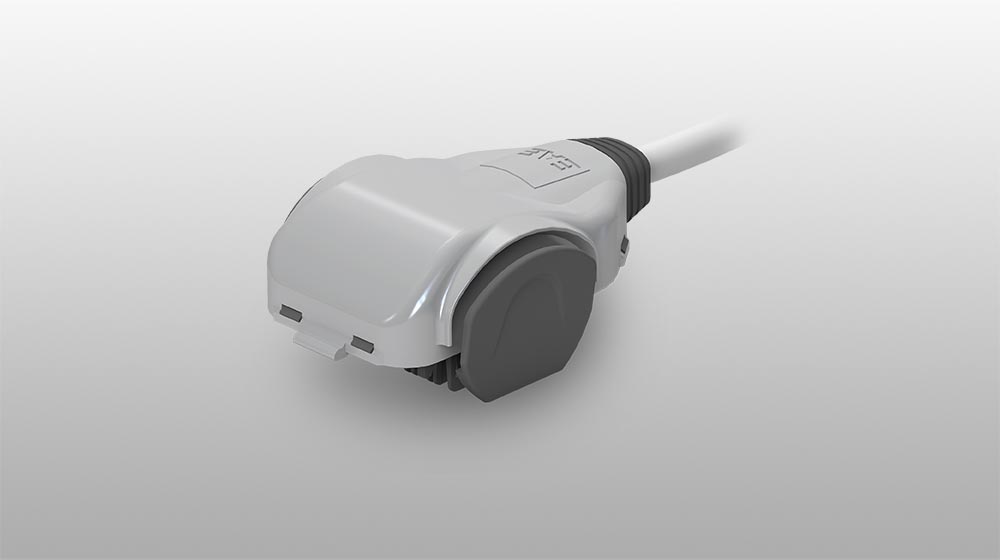

Ausgangsleistung mit 10/16 Ampere-Abgangsstellen

Technische Daten und Vorteile des E-Line KY-S Schienenverteilers

Kupferleiter mit Stromstärken von 40 und 63 Ampere
Verschiedene Leiteranzahl möglich: innerhalb eines Gehäuses bis zu sechs auf einer Seite
Auf Wunsch elektrostatische Einbrennlackierung in RAL 7038 auf verzinktem Stahlblechgehäuse

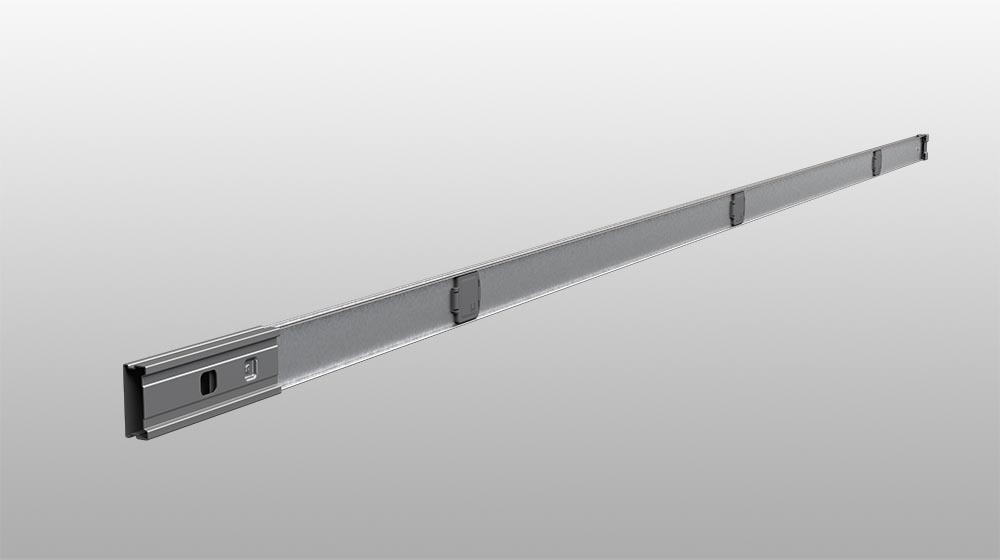

Der Standard-Schienenverteiler von 3 Metern Länge verfügt einseitig über drei Abnehmerplätze, bei dem vier-Meter-Schienenverteiler sind es einseitig vier Abnehmerplätze. Der Schienenverteiler von einem Meter Länge verfügt über einen Abnehmerplatz.
Schieberkappen an den Verbindungspunkten erleichtern die Montage ohne Schrauben und Werkzeuge
Verzinnte Kupferleiter sind vollständig mit einem feuerfesten, leitfähigen Isoliermaterial beschichtet
Materialstruktur minimiert den Stromwiderstand an den Verbindungspunkten und verhindert die Überhitzung der Kontaktpunkte durch versilberte Federkontakte

Je nach Phase verschiedenfarbige Abgangsstellen mit speziellem Verriegelungsmechanismus möglich
Unterschiedliche Formen der Abgangsstecker und -dosen verhindern Stromschlag und Verbindungfehler
Abgangsstecker und -dosen, die sich auf der Kappe, dem Gehäuse und dem Kabeleinführungspunkt befinden, sind in verschiedenen Farben gehalten, um Phase, Funktion und Eigenschaften hervorzuheben.

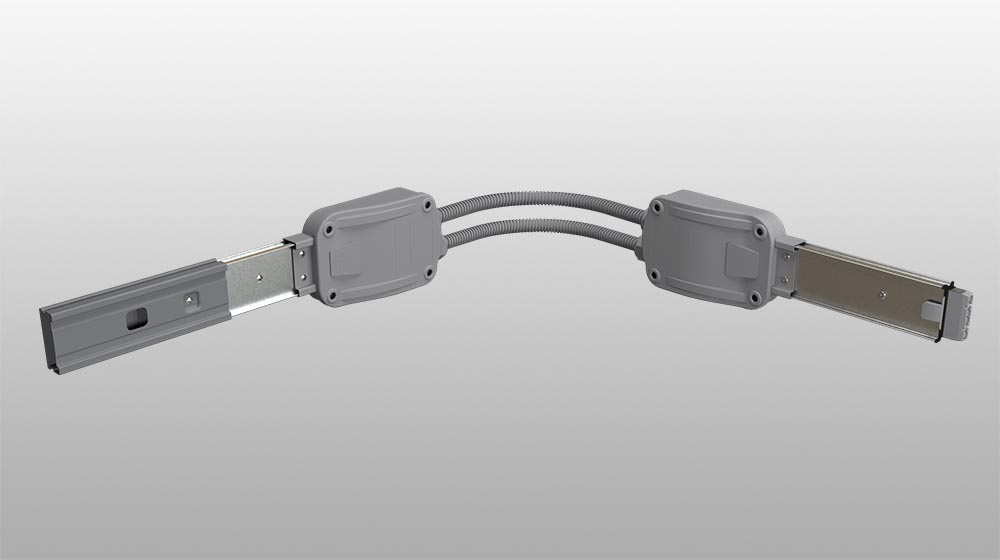

Flexible Drehmodule für Befestigungen an Decken, Wänden und Säulenelementen
„Clean Earth“ (CPE)-Option
Schutzart: IP55
