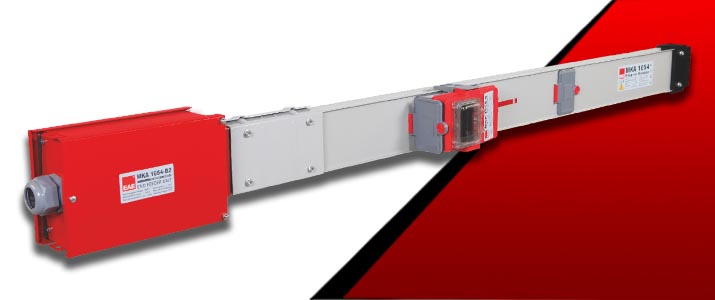

E-Line MK Schienenverteiler

Flexible und kostengünstige Stromschiene (100 - 250 Ampere)

Die kleinen Stromschienen-Systeme der E-Line MK Produktlinie bieten flexible und kostengünstige Lösungen für die Stromübertragung und -verteilung in kleinen Unternehmen, Werkstätten und Industrieanlagen. Die E-Line MK Schienenverteiler bieten kosteneffiziente Lösungen für den Bedarf unterschiedlicher Energiemengen durch Abgangskästen aus Kunststoff. Sie sind für die Bereitstellung von Energie bis zu 250 Ampere ausgelegt.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
BIM
GALERIE
VIDEOS

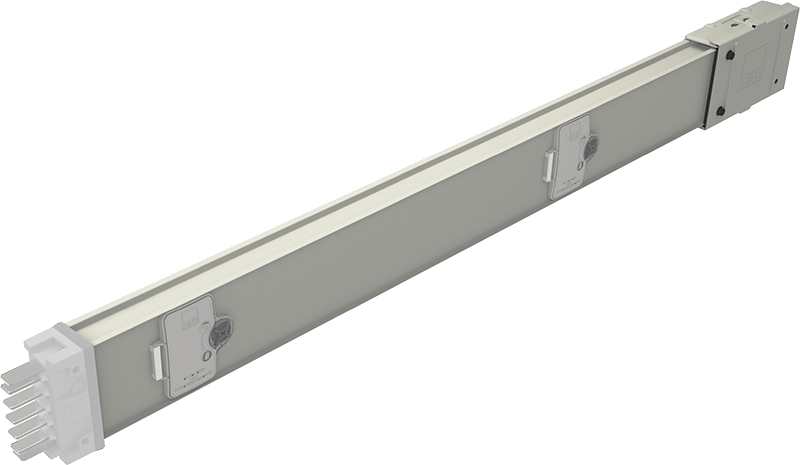

Stahlblech (elektrostatisch pulverbeschichtet: RAL 7038 Epoxid-Polyester)

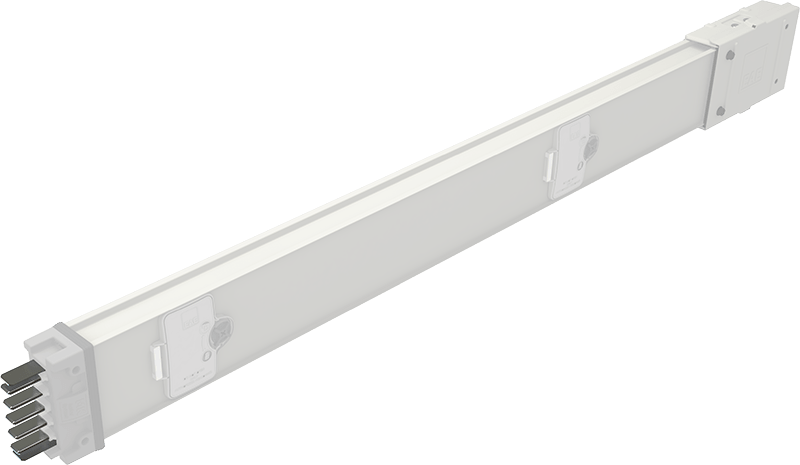

verzinnte Leiter aus Aluminium oder Kupfer auf voller Länge

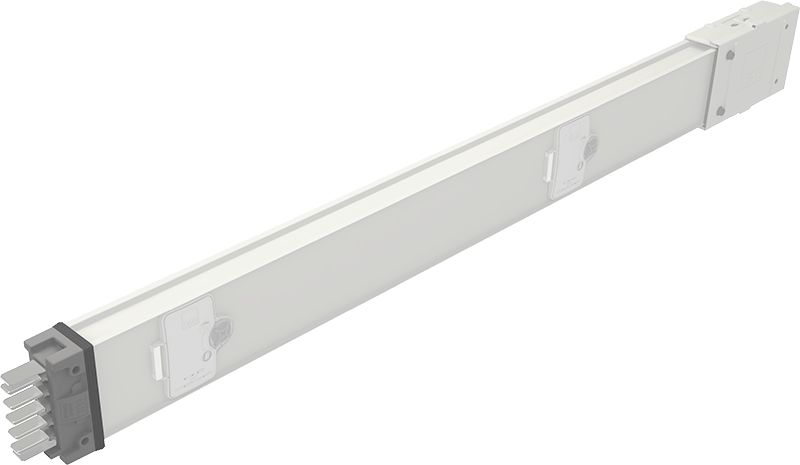

Kunststoffschutz in festgelegten Abständen zwischen luftgetrennten Leitern

Leiterkonfiguration

4-Leiter (L1/L2/L3/N/ PE-Gehäuse)

5-Leiter (L1/L2/L3/N/PE/ PE-Gehäuse)

5-Leiter (L1/L2/L3/N/CPE/ PE-Gehäuse) - Clean Earth

Leitermaterial und Nennströme

Aluminium- oder Kupferleiter:

100A / 160A / 250A

Vorteile des E-Line MK Schienenverteilers

Schutzart: IP55
Wahlweise Aluminium- oder Kupferleiter
Leiter sind vollständig verzinnt
4, 4.5 oder 5 Leiter

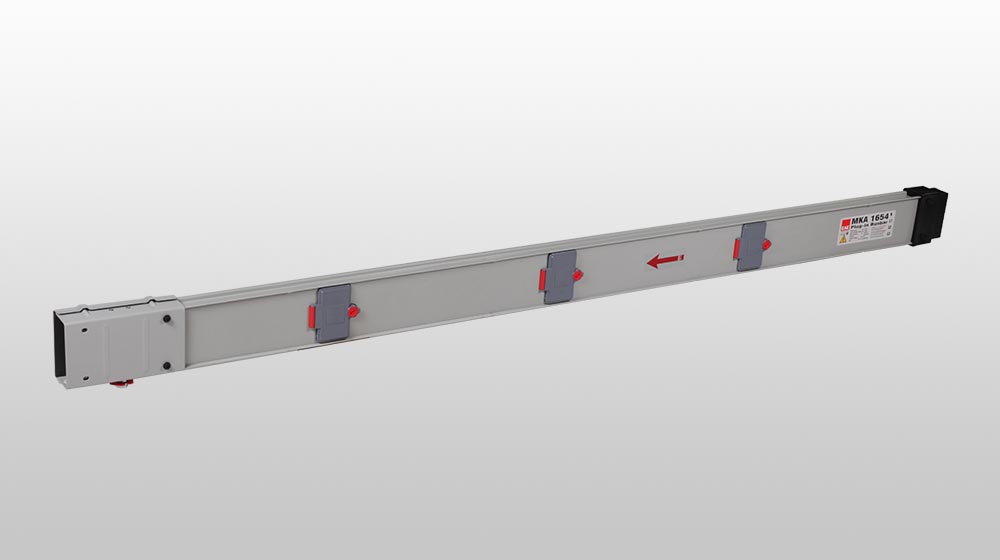

Steckplätze in 50 cm Abständen auf beiden Seiten (Standardausführung)
„Clean Earth“-Option
RAL 7038 lackiertes Stahlgehäuse
Optionale E-Line-Leiter können im E-Line MK Stromschienen-System verwendet werden

Vertikale und horizontale Bögen und Erweiterungsmodule werden in einem einzigen Modul angeboten. Horizontale oder vertikale Bögen können einfach in gewünschten Winkeln ausgeführt werden. Darüber hinaus kann die Sammelschiene bei Gebäudeerweiterungen flexibel in jede Richtung eingesetzt werden.

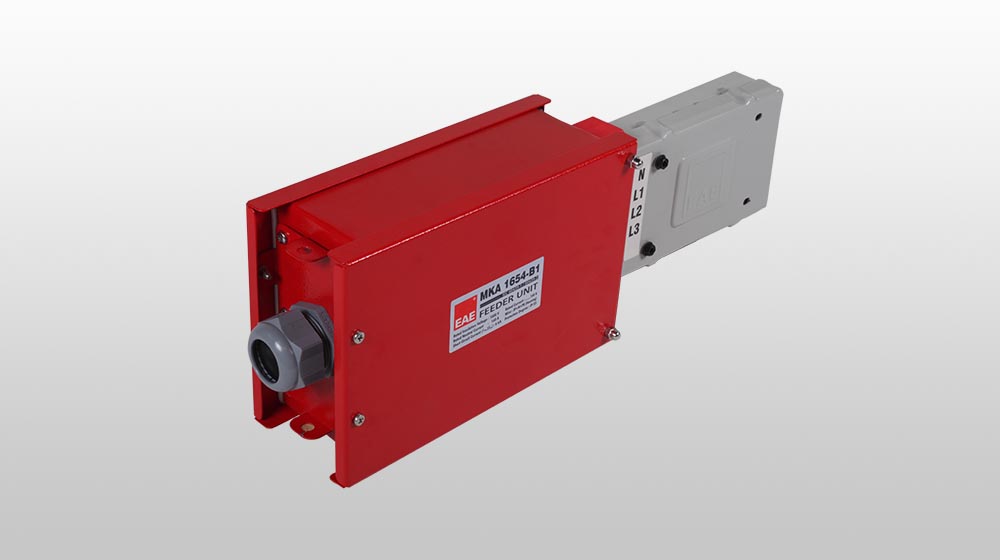

Stromzuführung von insgesamt zehn Steckplätzen auf beiden Seiten des Stromschienen-System (Standardausführung)
Die Sicherheit ist gewährleistet: kein Fingerkontakt möglich, wenn die IP-Abdeckung der Stromschiene geöffnet ist oder die Abgangskästen ausgeschaltet und die Abdeckungen geöffnet sind (IP-Klasse des Systems ist 2X).

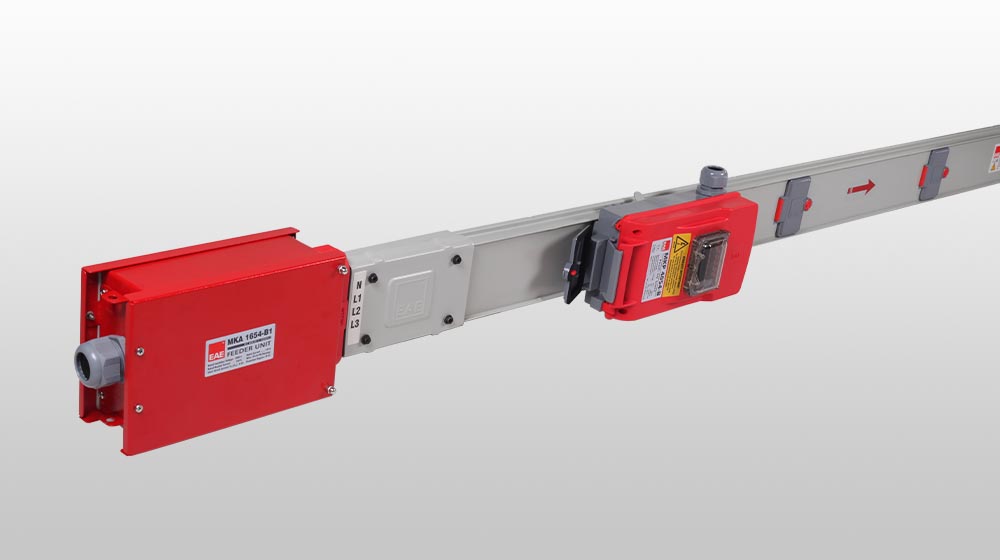

Abgangskästen

Abgangskästen aus Kunststoff mit 16 / 40 / 63 / 80 Ampere

3-Phasen-Abgangskästen mit DIN-Sicherungshaltern (10 x 38 mm) bis 16, 40 oder 80 Ampere (ohne oder mit Sicherung)
3-Phasen-Abgangskästen mit 63 Ampere D02-Steckersicherung (ohne oder mit Sicherung)
Abgangskästen mit MCB (Leitungsschutzschalter) bis zu 16 Ampere (ohne oder mit Sicherung)
Gehäuse aus flammfestem und halogenfreiem Kunststoff

Sonderausführung: 80 Ampere für Rechenzentren
Gehäuse können Ströme bis zu 80 Ampere nehmen (inkl. Verriegelungsmechanismus, der das Öffnen des Deckels ohne Stromabschaltung verhindert). Eine einfache und sichere Montage ohne weitere Komponenten ist gewährleistet
Abgangskästen aus Aluminium mit bis zu 80 Ampere
