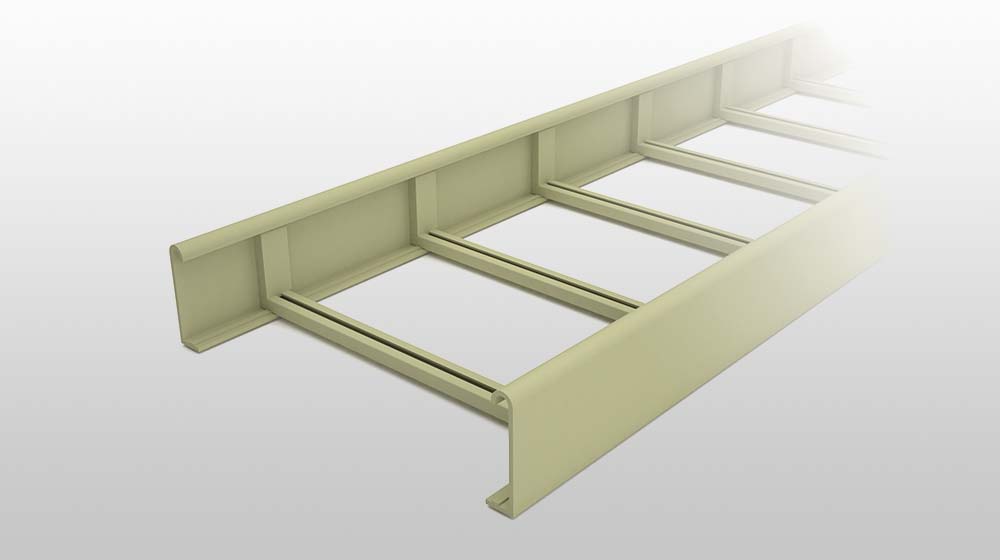

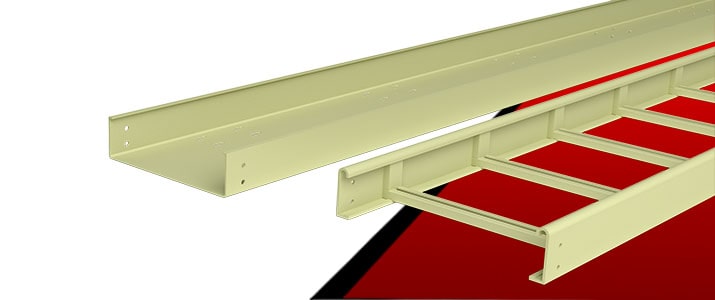

KCA-GRP CTN-GRP Kabelrinnen und Kabelleiter

Kabelträger aus glasfaserverstärktem Polyesterharz

Unsere KCA-GRP CTN-GRP Kabelleiter und Kabelrinnen sind der Industriestandard für Kabeltragsysteme weltweit. Sie bieten eine einzigartige Kombination aus hoher Festigkeit, Flexibilität und leichtem Design. Sie wurden für höchste Belastbarkeit und mit hoher Widerstandsfähigkeit gegen Stöße und Umwelteinflüsse entwickelt.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
BIM
GALERIE
VIDEOS

Produkteigenschaften

IEC 61537 geprüft und zertifiziert durch DEKRA.
NEMA VE-1 geprüft und bestätigt durch DEKRA.

NEMA 20C für 150 mm hohe Kabelleiter
NEMA 12C für 100 mm hohe Kabelleiter

Hergestellt aus hochwertigem, glasfaserverstärktem Polyesterharz mit hervorragenden Brandschutzeigenschaften.

Nicht brennbares Material (Klasse I - ASTM E84)
Selbstverlöschend (UL 94 „V0” klassifiziert)
Bei Flammeneinwirkung keine giftigen Dämpfe
Halogenfrei
Niedriger Flammenausbreitungsindex
Niedrige Rauchdichte
İsolierend
Extrem leicht
Korrosionsbeständigkeit auch bei Einwirkung aggressiver Chemikalien und langer Lebensdauer

Bei industriellen Projekten, wie z. B. in der Öl- und Gasindustrie, werden die folgenden Kriterien für Kabeltragsysteme festgelegt.

Standardlänge 6 Meter, Leiterkonstruktion für 6-Meter-Aufhängebereiche
NEMA VE-1 geprüft und zertifiziert (NEMA 20C klassifizierte Kabelleiter)
IEC 61537 geprüft und zertifiziert
NEMA VE-1 getestet und zertifiziert (NEMA 20C klassifizierte Kabelleiter)
Maximale Kabellagerung mit extra schwerem Aufbau
Hochwertiges Rohmaterial:
- KCA OG (siliziumreiches Stahlblech - SS 316L)
- KCA AL (stranggepresste Aluminiumlegierung 6063-T6)
- KCA GRP / CTN GRP (glasfaserverstärktes Polyesterharz)

KCA OG (feuerverzinkt, feuerverzinkt unter Verwendung von Stahl mit hohem Siliziumgehalt, Edelstahl 316L Qualität)
KCA AL (6063-T6 Aluminiumlegierung, Marinequalität)
KCA GRP / CTN GRP (glasfaserverstärktes Polyesterharz): hohe Produktionskapazität (6 Meter/Minute), schnelle Lieferzeiten, flexible Produktionslösungen für unterschiedliche Anforderungen. Lösungen mit allen oben aufgeführten Merkmalen können mit den Kabeltragsystemen der Serien KCA OG & KCA AL & KCA GRP/CTN GRP hergestellt werden.

Technische Daten

KCA GRP sind für die Öl- und Gasindustrie, für Kraftwerke und Schwerindustrie konzipiert. Durch die spezielle Form der Seitenschiene wird die Tragfähigkeit deutlich erhöht.
KCA OG (Stahl: verstärkte Seitenschiene mit Längsform)
KCA AL (Aluminium: Mit der speziellen Form der I-förmigen Seitenschiene wird die Kabeltragfähigkeit verbessert)

KCA GRP (Verbundwerkstoff: Die Seitenwände bestehen aus glasfaserverstärktem Polyester.) Da die Kabelrinne in einem Stück mit einer Länge von 6 Metern hergestellt wird, kann sie in einem Aufhängebereich von 6 Metern aufgehängt werden. Dadurch wird die Anzahl der zu verwendenden Aufhängematerialien reduziert. Getestet unter rauen Bedingungen.
KCA OG: Gemäß Norm DIN4102-12 wurde sie bei einer Temperatur von 1000 Grad für 90 Minuten getestet. Sie hat den Test bei -70 C erfolgreich bestanden.
