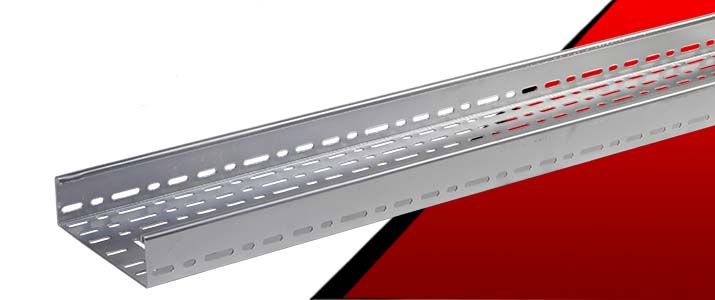

E-Line CT Kabelrinnen

E-Line CT ist für die Innen- oder Außenverlegung von Kabeln in Fabriken und Gebäuden konzipiert. Sie sind insbesondere für feuchte oder dampfhaltige Umgebungen ausgelegt. Auf Anfrage liefern wir diese Kabelrinne auch in verzinkter Ausführung.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
BIM
GALERIE
VIDEOS

E-LINE CTHF-E Kabelrinnen der Serie E-LINE CTHF-E bestehen aus dünnerem Material und verfügen durch die spezielle Formung des Materials über die gleiche Tragfähigkeit. Sie sind sowohl für den Innen- als auch für den Außenbereich von Gebäuden geeignet.

E-LINE CTN feuerverzinkte Kabelrinnen sind aufgrund der leichten Struktur eine leichtere und wirtschaftlichere Lösungen im Vergleich zu Kabelrinnen für Schwerlasten

PRODUKTE	WERKSTOFFE	AUSFÜHRUNGEN	BESCHICHTUNGSDICHTE	BREITEN(mm)	SEITENHÖHE(mm)	DICHTE(mm)	BEDARFSTYP	KORROSSIONSKATEGORIE
CTHF-E	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60	100 / 200 / 300 / 400 / 500 / 600	0,7 / 0,8 / 0,9 / 1 / 1,2	Normal/Schwer	C1 C2
CTN	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60	50 / 100 / 150 / 200 / 300 / 400 / 500 / 600	1,5 / 2	Schwer	C1 C2
CTH	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60 / 75 / 100 / 125 / 150	50 / 100 / 150 / 200 / 300 / 400 / 500 / 600	1 / 1,2 / 1,5	Schwer	C1 C2
CTH-D	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60 / 75 / 100 / 125 / 150	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	1 / 1,2 / 1,5	Schwer	C1 C2
CTA	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60 / 75 / 100 / 125 / 150	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	2	Schwer	C1 C2
CTA-D	Hochwertige Stahlbleche	Feuerverzinkt TSE EN ISO 1461	45 - 55µm	40 / 50 / 60 / 75 / 100 / 125 / 150	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	2	Schwer	C1 C2

Flexible Module

Die flexiblen Module sind speziell für unsere Produktpalette produziert. Sie haben eine Biegsamkeit von bis zu 90 Grad. Dadurch sind die Kabelrinnen schnell und einfach im gewünschten Winkel montiert.

Technische Daten

E-Line CTHF-E: feuerverzinkte Kabelrinnen-Systeme

Stärke: 0,7 mm bei Breiten von 100, 200, 300 mm und 0,9 mm Stärke für Breiten von 400, 500, und 600 mm
Feuerverzinkt nach Norm TS EN ISO 1461
Durch hochwertige Materialien und der speziellen Rand-Ausformung verfügen sie über die gleiche Tragfähigkeit wie schwerere Qualitäten
Kompatibel mit CTE-Modulen
Große Zubehörauswahl
Brandschutz-Zertifikate (E30-E60-E90)

E-LINE CTH-CTA feuerverzinkte Kabelrinnen-Systeme

Breiten: 50/100/150/200/250/300/400/500/600 mm (optionale Breiten von 700/800/900 mm)
Schmelztauchveredelung nach Norm TS EN ISO 1461 und anschließend EAE-spezifische Schutzbeschichtung
Ermöglicht die Installation verschiedener Zubehörteile durch die Löcher mit einem Durchmesser von 20,5 direkt in der Mitte der Kabelrinne (gewährleistet eine schnelle Montage von Geräten wie Lichtpaneel, Brandmelder usw.)
Große Zubehörauswahl
Länge: 3000 mm (optional 6000 mm)
Brandschutz-Zertifikate (E30-E60-E90)
Optional galvanisch verzinkt (Epoxid, Epoxid-Polyester, Polyester)
