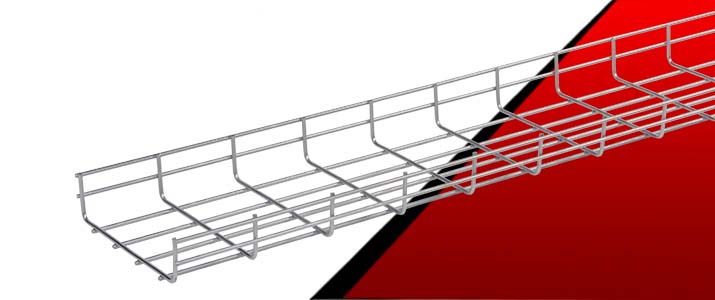

E-Line TLS Gitterrinnen

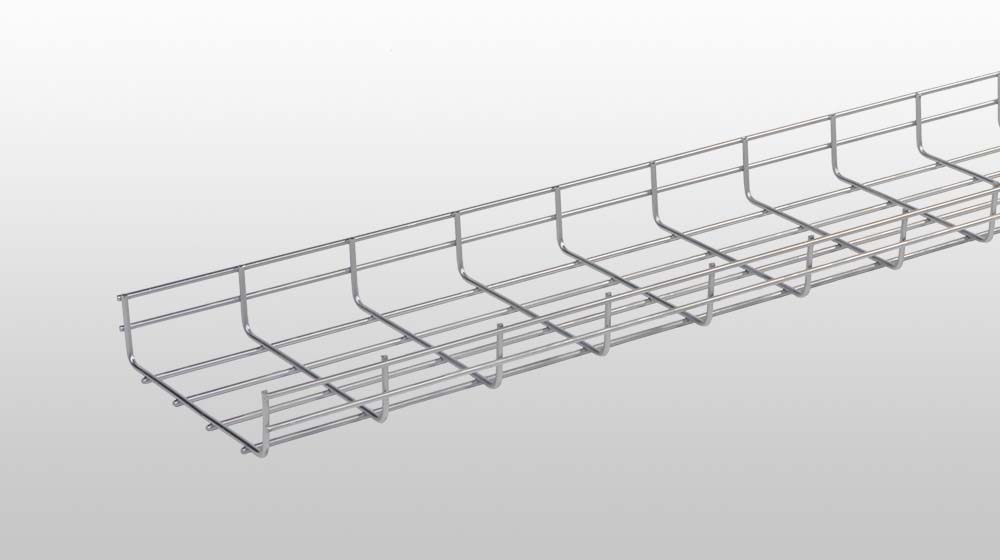

Gitterrinne aus Edelstahl oder elektrisch galvanisiert

Gitterrinnen ermöglichen Kabelabgänge nach unten, rechts oder links zwischen den Drähten. Sie werden aus rostfreiem Edelstahl oder galvanisch verzinkt hergestellt.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
BIM
GALERIE
VIDEOS

PRODUKTE	WERKSTOFFE	AUSFÜHRUNGEN	BESCHICHTUNGSDICHTE	BREITEN(mm)	SEITENHÖHE(mm)	DICHTE(mm)	BEDARFSTYP	KORROSSIONSKATEGORIE
TLS	Hochwertige Stahlbleche	Galvanische Verzinkung TS 149	10 - 15µm	35 / 50 / 55 / 100	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	4 / 5	Normal	C1
TLS	Edelstahl AISI 304 AISI 316	-	-	35 / 50 / 55 / 100	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	4 / 5	Normal	C5 C6

Produkteigenschaften

Unsere Gitterrinnen werden unter Berücksichtigung aktueller High-Tech-Anforderungen aus hochbeständigen Drähten aus rostfreiem Edelstahl oder elektrisch galvanisiert produziert.
Gitterrinnen werden dort, wo Hygiene im Vordergrund steht, beispielsweise in der lebensmittelverarbeitenden Industrie, als auch für Datenkabel und Niederspannungsanlagen eingesetzt.
Durch die leichte und flexible Struktur sind sie bei gebogenen Verläufen vorteilhaft. Die oben offene Konstruktion ermöglicht eine bequeme und einfache Kabelpositionierung. Es sind viele Verbindungsabstände sowie Halterungs- und Klemmalternativen verfügbar.

Technische Daten

Die Höhe beträgt 35, 50 und 100 mm. Die Breite kann bis zu 50, 100, 150, 200, 250, 300, 400, 500, 600 mm betragen. Die in der Rinne verarbeiteten Drähte haben einen Durchmesser von 4 oder 5 mm.
Die Rinnen sind in einer Länge von 3000 mm erhältlich.
Die Gitterrinnen haben ein Raster von 50 mm vertikal und 100 mm horizontal.
Schwachstrom-Kabel müssen unbedingt innerhalb einer separaten Trennwand verlegt werden.
Die Trennwand muss in Höhe und Länge der Gitterrinne entsprechen, andernfalls müssen Kabel in separaten Rinnen verlegt werden.
Die Kabel sind innerhalb der Rinne mit einem Kunststoffkabelbinder zu fixieren.
