E-Line UKS-UKD-UKN-UKFE Kabelrinnen

Perforierte und verzinkte Kabelrinnen

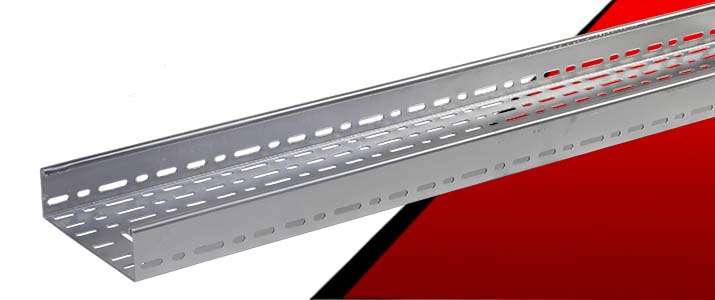

Die verzinkten Kabelrinnen der E-LINE UKS-Reihe werden in schwerer Ausführung nach der TSE- und ISO 10143-Norm standardmäßig in drei Metern Länge produziert. Sie eignen sich in erster Linie für die Kabelverlegung innerhalb von Gebäuden.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
BIM
GALERIE
VIDEOS

UKS-UKN-UKFE Produkt- und Anwendungseigenschaften

E-LINE UKS
E-LINE UKN
E-LINE UKFE

Das E-LINE UKS-Sortiment mit verzinkten Schnappverschlüssen wird in schwerer Ausführung nach TSE- und ISO 10143-Norm in einer Standardlänge von drei Metern hergestellt. Sie eignen sich in erster Linie für die Kabelverlegung innerhalb von Gebäuden.

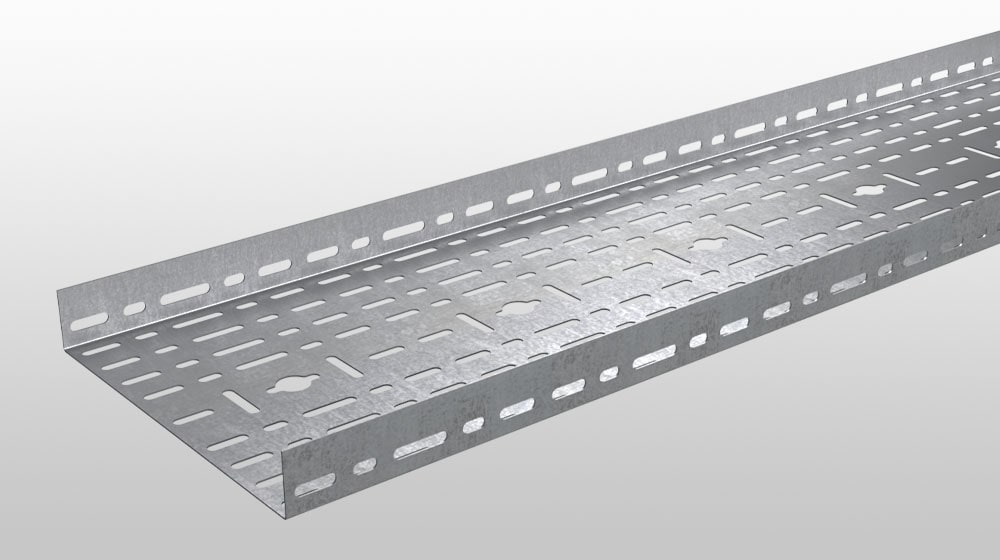

E-LINE UKN Schnappverschlüsse werden in verzinkter Ausführung hergestellt. Sie sind im Vergleich zu den Schwerlast-Snap-Ons dank ihrer normalen Struktur leichter und bieten wirtschaftlichere Lösungen.

Die Schnappverschlüsse der Serie E-LINE UKFE haben die gleiche Tragfähigkeit wie Snap-Ons aus dickerem Material, da sie aus geformten Stahlblech gefertigt sind. Sie eignen sich in erster Linie für die Kabelverlegung innerhalb von Gebäuden.

PRODUKTE	WERKSTOFFE	AUSFÜHRUNGEN	BESCHICHTUNGDICHTE	BREITEN(mm)	SEITENHÖHE(mm)	DICHTE(mm)	BEDARFSTYP	KORROSSIONSKATEGORIE
UKS	hochwertige verzinkte Stahlbleche	Verzinkter TSE EN ISO 10143 TSE EN ISO 10346	10 - 14µm	50 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600	40 / 60	0,8 / 1 / 1,2 / 1,5	Mittel/Schwer	C1 C2

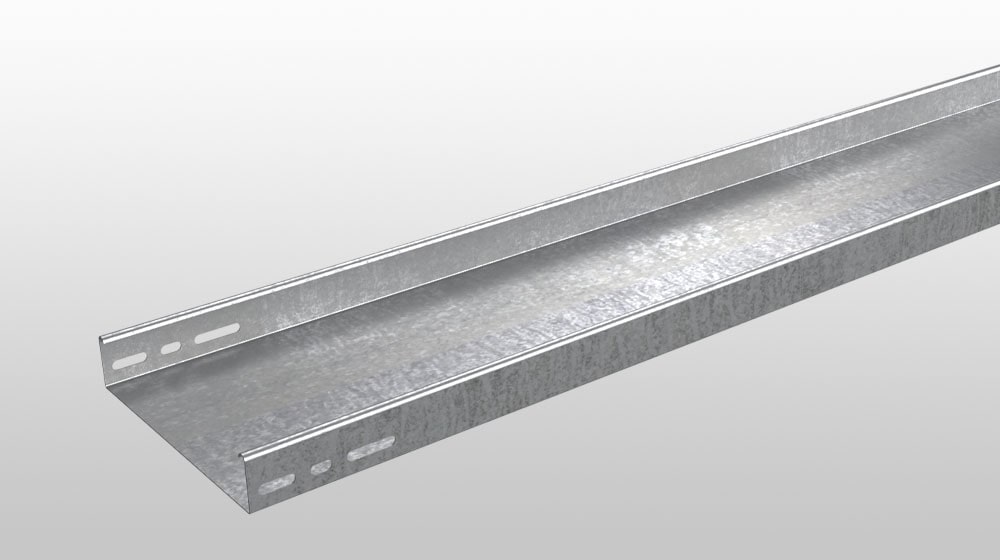

UKD	hochwertige verzinkte Stahlbleche	Verzinkter TSE EN ISO 10143 TSE EN ISO 10346	10 - 14µm	50 / 100 / 200 / 300 / 400 / 500 / 600	40 / 60	0,8 / 1 / 1,2 / 1,5 / 2	Mittel/Schwer	C1 C2
UKN	hochwertige verzinkte Stahlbleche	Verzinkter TSE EN ISO 10143 TSE EN ISO 10346	10 - 14µm	50 / 100 / 200 / 300 / 400 / 500 / 600	40 / 60	0,8 / 1 / 1,2 / 1,5	Mittel/Schwer	C1 C2
UKFE	hochwertige verzinkte Stahlbleche	Verzinkter TSE EN ISO 10143 TSE EN ISO 10346	10 - 14µm	100 / 200 / 300 / 400 / 500 / 600	40 / 60	0,7 / 0,9	Normal	C1 C2

Flexible Module

Flexible Module haben eine Biegsamkeit von bis zu 90 Grad - dadurch können die Kabelrinnen schnell und einfach im gewünschten Winkel installiert werden.

Technische Daten

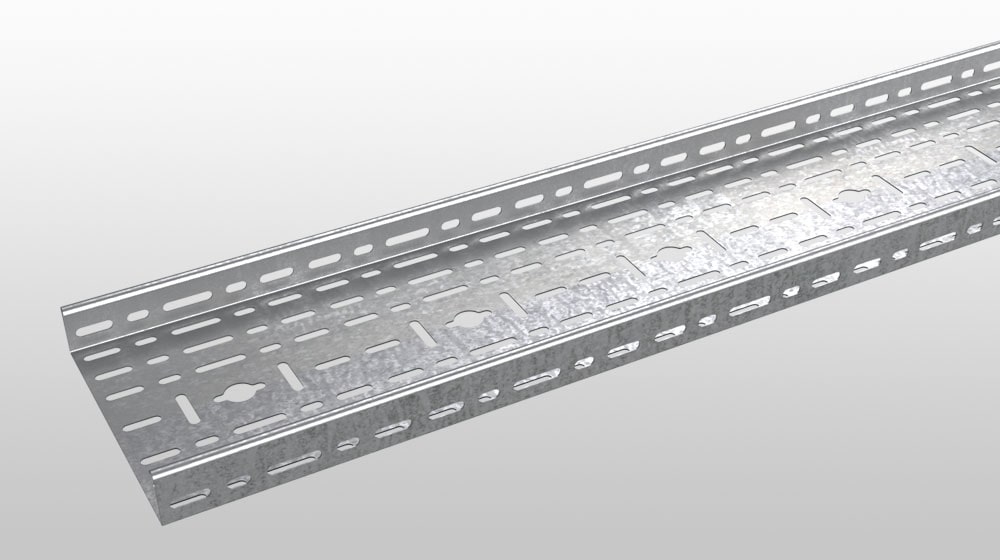

UKS - Kabelrinnen

Schwere Ausführung
Standardhöhen: 40 und 60 mm, Sonderhöhen: 50, 75, 100 mm
Ermöglicht den Anschluss verschiedener Zubehörteile mit Bohrungen von 20,5 mm Durchmesser in der Rinnenmitte: schneller Anschluss von Geräten, Beleuchtungspaneel, Brandmelder usw.

Längen von 3000, 4000, 5000, 6000 mm produzierbar
Breites Zubehör-Angebot
Feuerwiderstandszertifikate (E30-E60-E90)
Lackierte, galvanisierte Versionen auf Anfrage (Epoxid, Epoxid-Polyester, Polyester)

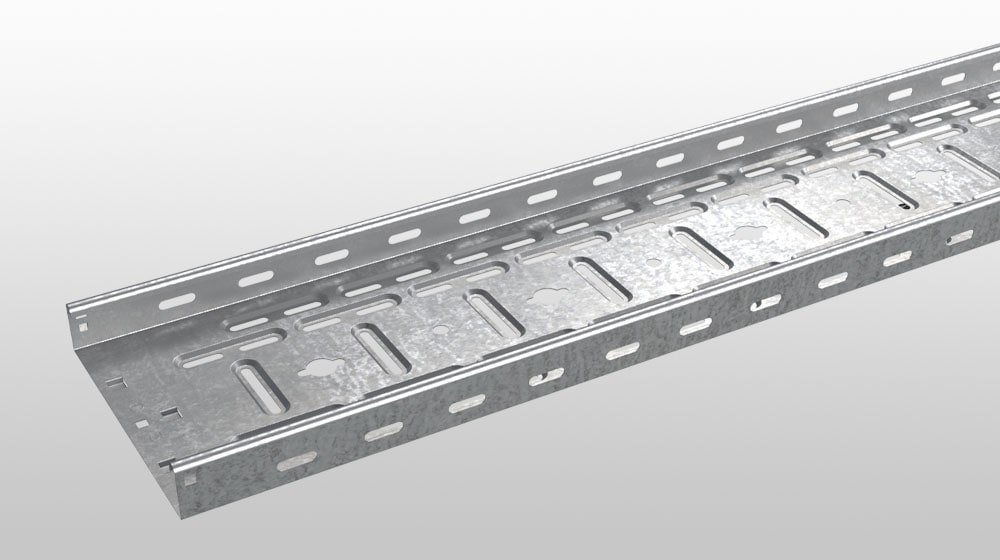

UKFE - Kabelrinnen

Breiten von 100, 200, 300 mm in 0,7 mm Stärke und in Breiten von 400, 500, 600 mm in 0,9 mm Stärke
Dank spezieller Schnappverschlussformung und der verwendeten Materialien ist sie für annähernd die gleiche Belastung ausgelegt wie Produkte in herkömmlichen Stärken
Kompatibel mit UKS-Modulen
Feuerwiderstandszertifikate (E30-E60-E90)
