E-Line DK: Unterputz-Bodensteckdosen

Der rasant steigende Energiebedarf in Betrieben, Arbeitsstätten und Wohnbereichen zeigt sich heute in neuen Gebäudekonzepten. Die optimale Lösung hierfür sind flexible, modulare und moderne Infrastruktursysteme, die sich an die schnell ändernden Anforderungen in Neubauten anpassen.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
GALERIE

Unsere E-Line DK Produkte

Unterflur-Installationskanäle, Bodentanks und -steckdosen
Doppelboden-Verteilerkästen und Bodensteckdosen
Unsere Produkte bieten unseren Kunden eine flexible, modulare und innovative Lösung.

Produkteigenschaften

EN 50085-2-2: 2008 Normkonforme Produktion und DEKRA-Baumusterprüfbescheinigung sind vorhanden. Die Produkte werden nach ihren Hauptfunktionen in zwei Gruppen unterteilt:

Für die Verwendung im Unterflurbereich: Rohre, Kabelkanäle, Bodentanks
Für die Verwendung im Doppelbodenbereich: Steckdosenkasten

Technische Daten

Seitenkörper sind aus verzinktem Stahlblech oder Aluminium
Einzelne (360 x 360 mm) und doppelte (360 x 720 mm) Abgangsstellen sind für den Seitenkörper aus Stahlblech erhältlich
Der Seitenkörper aus Aluminium ist für Schwerlasten konzipiert: erhältlich ist ein vier Millimeter dickes oberes Blech und Abgänge in zwei verschiedenen Abmessungen (360 x 360 mm / 450 x 450 mm)
Es sind verschiedene Optionen mit einer Mindesthöhe des Estrichs von 60 und 70 mm erhältlich. Bei Seitenkörpern aus Stahlblech kann die Höhe um 20 mm vor und 15 mm nach dem Estrich eingestellt werden. Bei Seitenkörpern aus Aluminium kann die Höhe um 20 mm vor und 30 mm nach dem Estrich eingestellt werden.

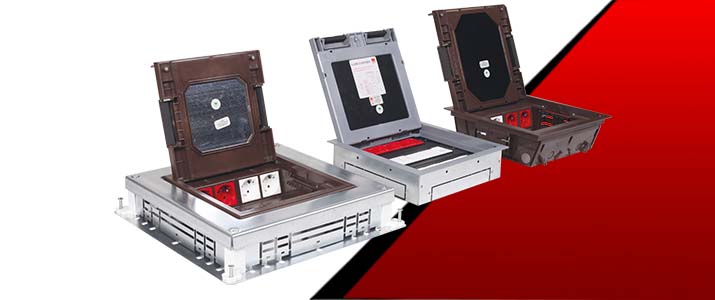

Bodensteckdosen mit Deckel

Auswahlmöglichkeiten für Teppich, Parkett, Keramik und Granit (Marmor) sind verfügbar
Neun verschiedene Typen mit einem Kunststoffkörper und einer mit Stahlblech verstärkten Abdeckung sind verfügbar
Verschiedene Steckdosenkapazitäten von drei bis 24 Modulen erhältlich
Drei verschiedene Farboptionen: grau, braun und schwarz
Geschützte Kabelausgänge und ergonomische Griffe zum Öffnen des Deckels erhältlich
Deckel ist für beidseitigen Gebrauch geeignet
Viele verschiedene Steckdosen- und Zubehörmodule verfügbar

Unterflur-Installationskanäle

Zwei verschiedene Höhenoptionen von 25 mm und 35 mm aus vorverzinktem Stahlblech sind verfügbar. Fünf verschiedene Breiten zusätzlich zum 200-mm-Standard sind in 120, 180, 215, 240 und 300 mm verfügbar. Die 120-mm-Option hat zwei Fächer, die anderen verfügen über drei Fächer.
Durch das spezielle nahtlose Design wird eine Beschädigung der durchlaufenden Drähte verhindert. Die Nutzung des maximalen Raums im Kabelkanal ist gewährleistet.
Durch eine spezielle Verbindung, die Kabelabgänge am Rohr in 50-cm-Abständen ermöglicht, bieten wir auch alternative Produkte mit einer minimalen Estrichhöhe von 58 mm und einer Höhenanpassung nach dem Estrich von 20 mm an.
Großes Zubehör, das eine einfache Installation und Kabelführung ermöglicht.

Bodensteckdosen mit Deckel für Doppelböden

Für Doppelböden sind drei verschiedene Optionen mit Kunststoffkörper und aus Stahlblech verstärkte Abdeckungen erhältlich
Anwendung für Teppich-, Parkett-, Keramik- und Granit- oder Marmorböden. Mit der Höhenverstellung sind sie für Böden mit einer Dicke von mindestens 25 mm und maximal 60 mm geeignet.
Verschiedene Steckdosenkapazitäten von drei bis 24 Modulen erhältlich
Drei verschiedene Farboptionen: grau, braun und schwarz
Geschützte Kabelausgänge und ergonomische Griffe zum Öffnen der Abdeckung
Deckel ist für beidseitigen Gebrauch geeignet
Viele verschiedene Steckdosen- und Zubehörmodule verfügbar
