E-Line N-DK

Rasant steigende Strom-, Daten- und Multimedia-Anforderungen in Betrieben, Arbeits- und Wohnbereichen jeglicher Art werden auch in neuen Gebäudekonzepten gefordert. Aus diesem Grund gewinnen flexible, solide, modulare, sichere und ästhetische Infrastruktursysteme an Bedeutung, die den sich schnell ändernden und ständig wachsenden Anforderungen in den neuen Gebäuden entsprechen.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
GALERIE

Anwendungseigenschaften

Tülle (Neu)

Sicherungskasten und auch ein Kabeldurchgangskasten zur Überflurverlegung unter Doppelböden. Dieser ermöglicht die Nutzung auf dem Doppelboden zusammen mit einem speziell entwickelten Abgangskasten.
Multifunktionale Struktur mit Kunststoffgehäuse, die auch als Bodensteckdose (sechs Module) verwendet werden kann.

Tülle (IP-66)

Hat eine flexible Struktur und ist wasserdicht.
Kann sowohl für die Unterputz-Anwendung als auch in Doppelböden verwendet werden. Das Produkt besteht aus einem Gehäuse aus Kunststoff sowie einem Deckel aus Edelstahl und ist auch Bodensteckdose (vier Module) verwendbar.

"MX Modal" Bodensteckdosen

Bodensteckdosen (MX): Sowohl für die Unterputz-, als auch Doppelboden-Anwendung geeignet.
Verfügt über zwei (2) verschiedene Typen mit Kunststoffgehäuse und einem mit Stahlblech verstärkten Deckel mit einer flexiblen Struktur.
Steckdosenkapazität für Bodensteckdosen: 8, 16 und 24 Module

"CX Modal" Bodensteckdosen

Verfügt über zwei (2) verschiedene Typen mit einem Gehäuse aus Stahlblech und einem mit Stahlblech verstärkten Deckel mit einer flexiblen Struktur.

Bodensteckdosen (CX)

Zusätzlich zum Standardsortiment gibt es Sondergrößen und -spezifikationen und extra solide Typen aus verzinktem Stahlblech in verschiedenen Stärken
Steckdosenkapazität für Bodensteckdosen: 8, 16 und 24 Module

E-Line N-DK Produkte

Unterflur-Installationskanäle, Bodentanks und -steckdosen
Doppelboden-Verteilerkästen und Bodensteckdosen
Unsere Produkte bieten unseren Kunden eine flexible, modulare und innovative Lösung.

Produkteigenschaften

EN 50085-2-2: 2008 Normkonforme Produktion und DEKRA-Baumusterprüfbescheinigung sind vorhanden. Die Produkte werden nach ihren Hauptfunktionen in zwei Gruppen unterteilt:

Für die Verwendung im Unterflurbereich: Rohre, Kabelkanäle, Bodentanks
Für die Verwendung im Doppelbodenbereich: Bodensteckdosen

Technische Daten

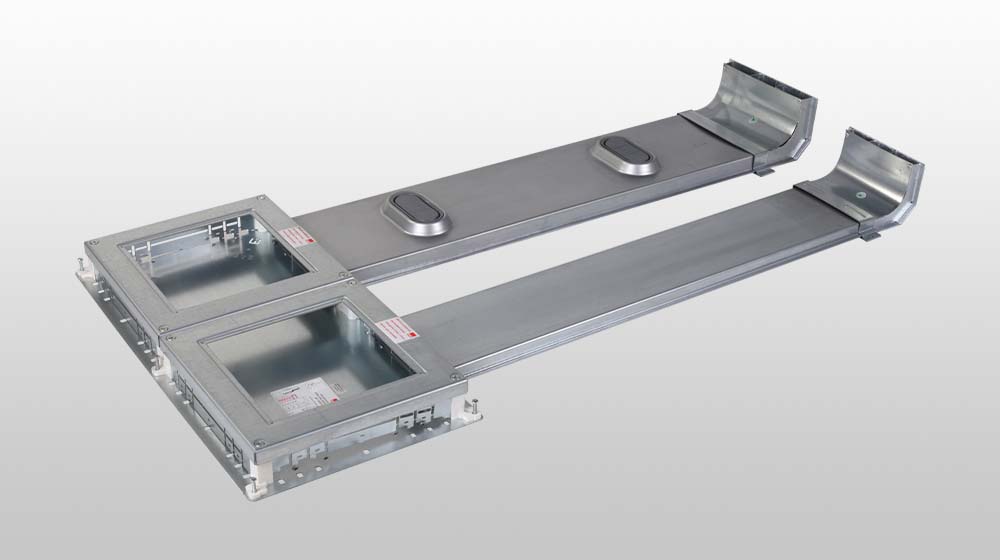

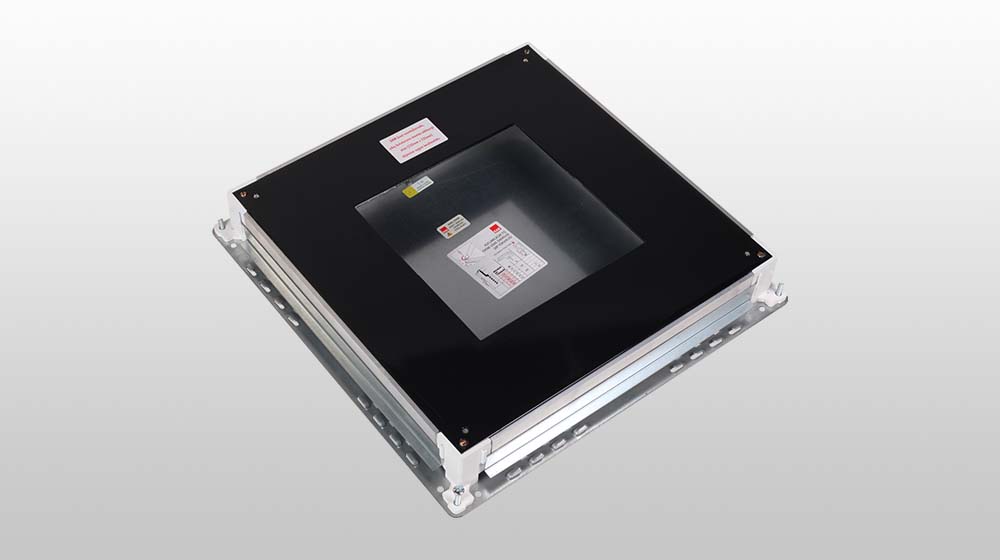

Kanal-Abzweigkasten

Options in special sizes and specifications in addition to the standard range and heavy service types which are manufactured as galvanized sheet steel in different thicknesses are also available
With galvanized sheet steel or aluminum frame options, S (sheet steel) and A (aluminum) types are available
Single (360x360 mm) and dual (360x720 mm) junction boxes are manufactured for stainless steel body
Heavy service type having an upper sheet steel with 4 mm thickness and junction boxes in 2 different dimensions (360x360 mm. / 450x450 mm.) are available for galvanized sheet steel body and aluminum frame
Products are available in two different options with 60 and 70 mm minimum screed height
In standard type products, 20 mm pre-screed and 15 mm post-screed height adjustments can be made and in heavy service type products, 20 mm pre-screed and 30 mm post-screed height adjustment can be made

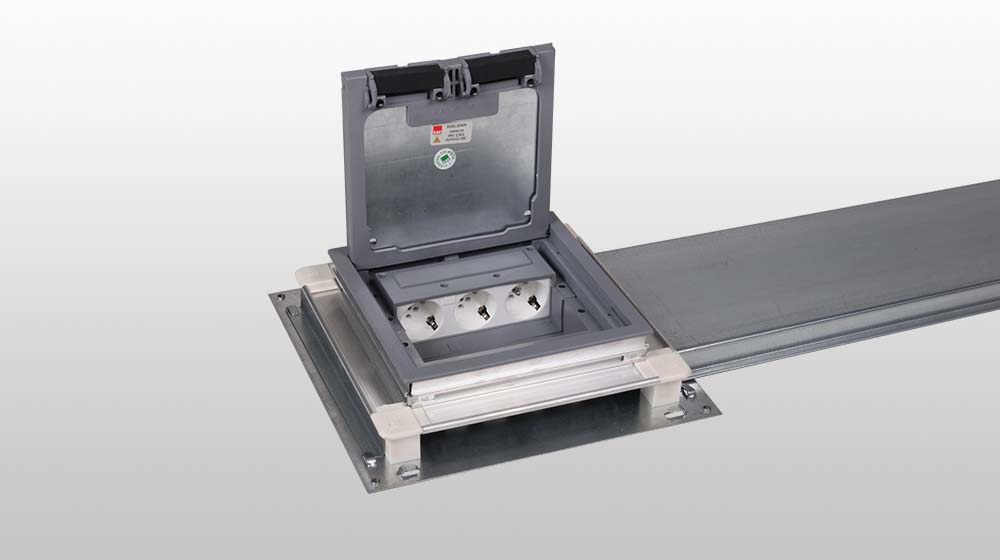

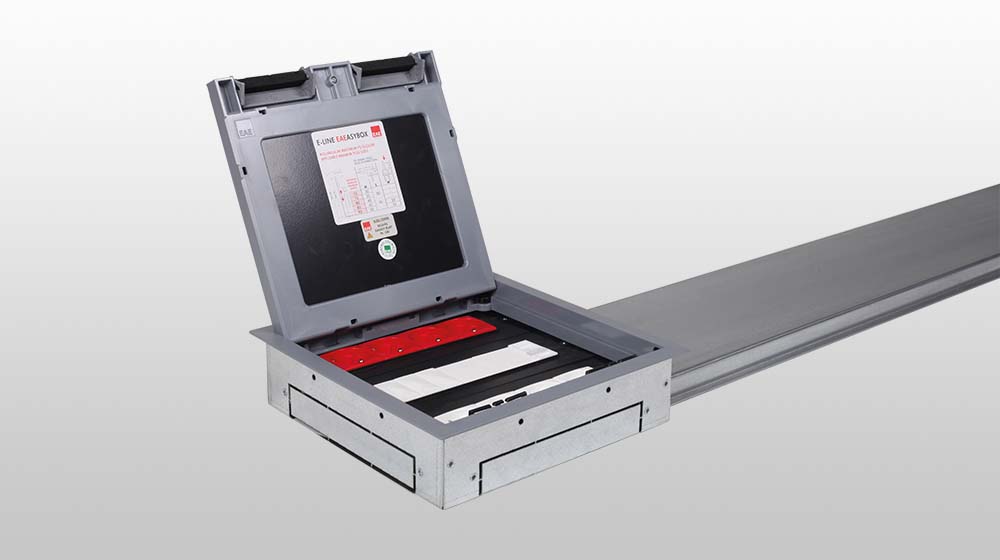

Under-Screed and Raised Floor Outlet (Socket) Boxes

The cover is suitable for various floor coverings including carpet, parquet, ceramic and granite (marble)
DK-MX; has two (2) different type options with plastic body and a cover structure strengthened with sheet steel, it has a flexible structure which can be used under screed and also on raised floors
DK-CX; has two (2) different type options with sheet steel body in compact structure and stainless cover, it is manufactured with a flexible structure which can be used under screed and also on raised floors

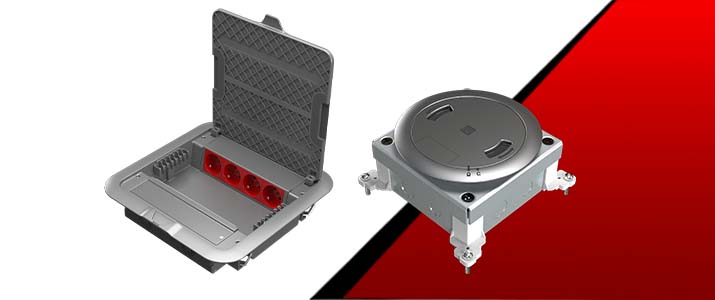

NEW GROMMET; a multi-functional structure with plastic body which can be used both as socket box (6 modules), fuse box and also a cable passage box to over-floor under raised floors; it allows usage on the raised floor together with specially designed junction box
IP66 GROMMET; it comes to the forefront with its flexible and watertight structure which can be used both under screed and also on raised floors as with a plastic body and stainless cover as well as socket box (4 modules)
There are different socket capacity options from four (4) modules up to twenty four (24) modules.

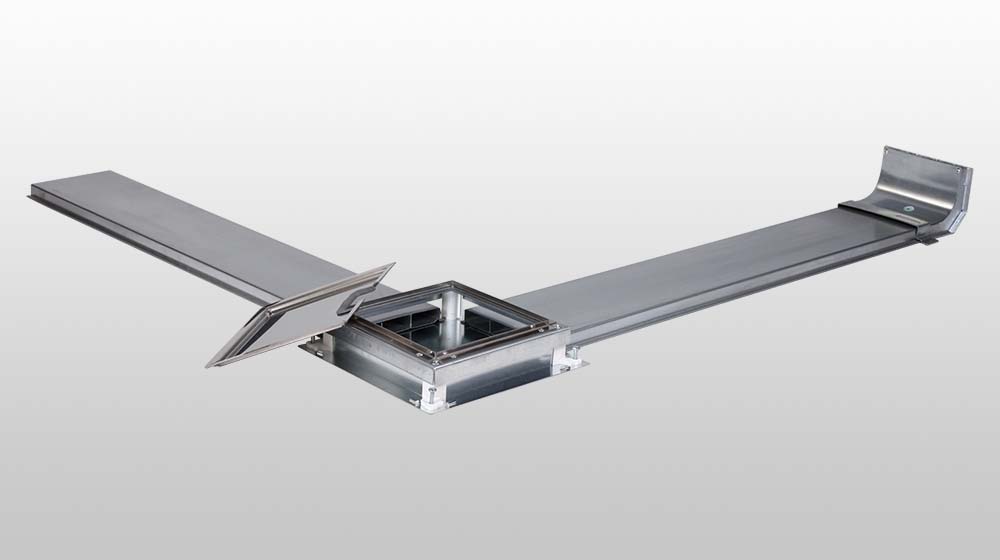

Under-Screen Conduits

Produced from pre-galvanized sheet iron with two different height options as 25 mm and 35 mm, with 200 mm standard length and with 5 (five) different widths as 120 mm, 180 mm, 215 mm, 240 mm and 300 mm; while 120 mm option has 2 compartments, others have 3.
Thanks to its special design without welding, damage to the cables passing through it is avoided to allow maximum usage of the space in the conduit.
Alternative products that allow cable output with 50 cm distances on the channel with 58 mm minimum screed height and 20 mm post-screed height adjustment with its special junction structure are also available.
Diverse accessory options that allow mounting and cable layout convenience are available.
