E-Line URC-C / URC-CX Einschienenleiter

Einschienenleiter sind so konzipiert, dass jeder Leiter separat montiert ist, um eine ununterbrochene Energieübertragung zur Maschine zu gewährleisten.

E-Line URC Einschienenleiter können sowohl im Innen- als auch im Außenbereich unter schwierigen Bedingungen eingesetzt werden, da die Leiter in separaten Gehäusen untergebracht sind. Die Verwendung von hängenden und aufgerollten Kabeln in herkömmlichen Systemen entfällt.

ALLGEMEINE INFORMATIONEN
DOKUMENTE
GALERIE

Produkteigenschaften

E-Line URC: Kran- und bewegliche Stromschiene

E-Line URC Stromabnehmerwagen sind für die Anforderungen von Systemen mit Standortwechsel konzipiert.

Kran- und bewegliche Stromschienen verfügen über eine Arbeitsgeschwindigkeitvon maximal 200 m/min.

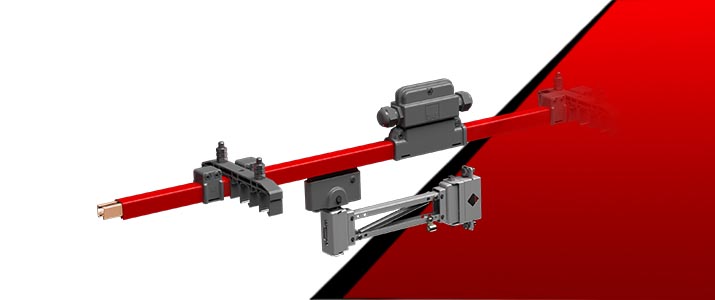

Das E-Line URC Trolley-Stromschienensystem besteht aus einem Stromabnehmerwagen, der die Stromabnahme an den gewünschten Stellen mit Hilfe von Leitern aus Kupfer, verzinktem Stahl oder Aluminium mit isolierter Außenseite entlang der Bewegungsachse sicherstellt.

Die Sicherheit des Personals ist durch die sehr gute Isolierung der Leiter gewährleistet.
Stromschienen URC-C and URC-CX (250A, 400A) mit Leitern aus Kupfer

Technische Daten

URC-C

250A / 400A Nennströme
Kupferbandleiter
URC-C: C-PVC Isolierung
4m Standardlänge
URC-S Stromabnehmer 50A und 100А
Stromabnehmerwagen können rangiert werden
C-PVC Temperaturbereich von -40 bis +55°C

URC-CX

250A / 400A Nennströme
Kupferbandleiter
URC-CX: PC Isolierung
4m Standardlänge
URC-SX Stromabnehmer 50A und 100А
Stromabnehmerwagen können rangiert werden
PC-Temperaturbereich von -40 bis +100°C

Funktionsweise

Die E-Line URC-C / URC-CX Stromschienen sind rostfrei und sorgen dafür, dass die Oberflächen der Leiter eine lange Lebensdauer haben.
Für Seriensysteme, die auf der gleichen Achse arbeiten, genügt es, eine einzige Leitung zu installieren. Die Energie kann mit mehr als einem Stromwagen auf der gleichen Leitung empfangen werden. Die Installation kann horizontal oder vertikal erfolgen, je nach den Anforderungen des Systems.

Sicherheit

Die Sicherheit des Personals ist durch die sehr gute Isolierung der Leiter gewährleistet.
Schutzart: IP23
Der Brandschutz entspricht der Klasse B1 nach DIN 4102 und UL94.

Zuverlässigkeit

Ohne hängende Kabel entstehen keine Behinderungen, Unfälle oder Fehlfunktionen.
Dank der Leiter in verschiedenen Gehäusen, der Außen-Isolierung und des Materials kann das System über viele Jahre hinweg sicher im Freien verwendet werden.
